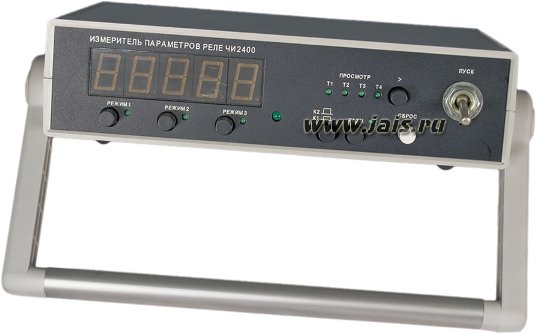

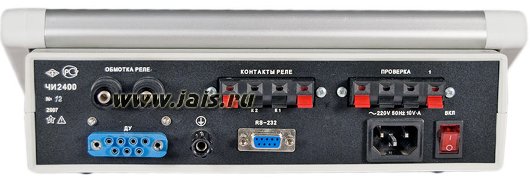

Измеритель параметров реле ЧИ2400
ЧИ2400.Назначение
Измеритель параметров реле ЧИ 2400 предназначен для измерения
временных параметров переключения контактов реле. Может использоваться в
качестве миллисекундомера.
Прибор
ЧИ2400 выпускается взамен снимаемого с производства прибора Ф291.
Измеритель временных параметров реле ЧИ2400 применяется при
эксплуатации и ремонте релейных систем автоматики электрических станций и
подстанций, автоматики и телемеханики на железнодорожном транспорте, а также для
измерения параметров различного рода механических переключателей, тумблеров,
кнопок.
ЧИ2400.Технические
характеристики
Электрическая схема измерителя выполнена на основе
программируемого микроконтроллера и представляет собой интеллектуальное
устройство.
Измеритель ЧИ2400 позволяет производить измерение параметров реле
за один измерительный цикл с запоминанием результатов для двух контактных групп
реле (до 12 параметров), выведение результатов измерения на индикацию и/или
передачу через интерфейс RS-232 на компьютер. Результаты измерения выводятся на
ПК в виде готового протокола, который тут же можно распечатать на принтере.
Измеритель ЧИ2400 обеспечивает измерение следующих параметров реле:
- время до первого срабатывания реле;
- время до полного срабатывания реле с учетом дребезга контактов;
- время до первого отпускания реле;
- время до полного отпускания реле с учетом дребезга контактов;
- длительность замкнутого или разомкнутого состояния контактов реле;
- время от первого переключения одной контактной группы до переключения другой
контактной группы реле;
- вычисление разности одноименных параметров для двух групп контактов реле и
вычисление среднего значения измеряемых параметров за заданное число включений
реле.
Питание обмоток проверяемого реле осуществляется от
внешних источников постоянного или переменного тока при подсоединении обмотки
реле и источника питания реле к измерителю и при отсутствии гальванической связи
измерителя с источником питания реле.
Питание обмоток проверяемого реле (при подсоединении обмотки
реле и источника питания реле к измерителю) должно осуществляться от внешних
источников питания с напряжением постоянного тока до 220 В при коммутируемой
мощности до 36 Вт или напряжением переменного тока до 250 В при коммутируемой
мощности до 100 ВА.
Предел измерения интервалов времени
100 000 мс;
Минимальная единица младшего разряда
0,1 мс
Класс точности измерителя
0,005 / 0,004;
Напряжение питания
220 В;
Потребляемая мощность
10 ВА;
Рабочие условия применения:
- температура окружающего воздуха от минус 10 до 55 °С;
- относительная влажность воздуха до 90 % при 30 °С;
Габаритные размеры корпуса без ручки
300 × 95 ×230 мм;
Масса
1,7 кг
|
