DT */**/1500-L


Сделать заказ >>>

 Поиск в каталоге:

DT */**/1500-L УЗИП серий DT, DTNV, ГИП / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
DT */**/1500-L

Тип:
УЗИП серий DT, DTNV, ГИП

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена DT */**/1500-L:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий DT, DTNV, ГИП

DT */**/1500-L

DT */6/1500-L - защита линий интерфейса RS 485 со скоростью передачи данных до 1 Мбит/с.

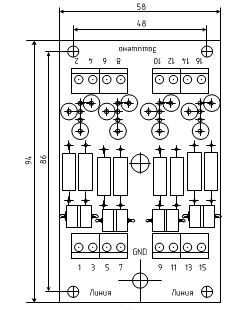

DT */**/1500-L  Габаритный чертеж DT */**/1500-L
УЗИП в виде печатной платы. Количество защищаемых пар проводников 1-4. Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC. IL=100 мА. Imax(8/20)=20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 1 Мбит/с.

   УЗИП серии DT */**/1500-L, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

    УЗИП серии DT */**/1500-L, ТУ 3428-002-79740390-2007  выполнены в виде печатной платы для установки в защищаемое оборудование.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-4, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC, номинальный ток IL=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 1 Мбит/с.

Структура наименования DT */**/1500-L:
DT - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL=100 мА, выполнены в виде печатной платы для установки в защищаемое оборудование;
* - количество защищаемых пар проводников - 1, 2, 3, 4;
** - номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC;
1500 - вторая ступень защиты выполнена  на TVS-диодах с Рppm=1500 Вт;
L -  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.

Пример: DT 2/6/1500-L - устройство для защиты оборудования слаботочных цепей с  номинальным током IL=100 мА,выполнены в виде печатной платы для установки в защищаемое оборудование, количество пар защищаемых проводников -2, номинальное рабочее напряжение Uo= 6 В DC,  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт.

Схемы:
схема электрическая принципиальная DT 1/**/1500, DT 1/**/1500-L
схема электрическая принципиальная DT 2/**/1500, DT 2/**/1500-L
схема электрическая принципиальная DT 3/**/1500, DT 3/**/1500-L
схема электрическая принципиальная DT 4/**/1500, DT 4/**/1500-L
схема подключения DT 4/**/1500, DT 4/**/1500-L

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры
DT */24/1500-L - защита линий интерфейса RS 232.
DT */30/1500-L - защита линий интерфейсов 0-20 мА, 4-20 мА, включая протокол HART.
DT */T/1500-L - защита телефонных линий.

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2

Технические характеристики
Количество защищаемых пар
1
DT 1/6/1500-L
DT 1/12/1500-L
DT 1/24/1500-L
DT 1/30/1500-L
2
DT 2/6/1500-L
DT 2/12/1500-L
DT 2/24/1500-L
DT 2/30/1500-L
3
DT 3/6/1500-L
DT 3/12/1500-L
DT 3/24/1500-L
DT 3/30/1500-L
4
DT 4/6/1500-L
DT 4/12/1500-L
DT 4/24/1500-L
DT 4/30/1500-L
Номинальное рабочее напряжение DC
Uo
6 В
12 В
24 В
30 В
Макс. длительное рабочее напряжение DC
UC
7 В
13,5 В
28 В
33 В
Номинальный ток
IL
100 мА
100 мА
100 мА
100 мА
С2 Максимальный разрядный ток (8/20)
Imax
20 кА
20 кА
20 кА
20 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при In
Up
18 В
28 В 43 В
49 В
Уровень напряжения защиты при 1 кВ/мкс
Up
10 В
19 В
34 В
44 В
Уровень напряжения защиты при Imax
Up
51 В
54 В
64 В
84 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Ррpm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимое сопротивление на линию

2,2 Ом
2,2 Ом
2,2 Ом
2,2 Ом
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 00
 IP 00
 IP 00
 IP 00
Монтаж

монтажная панель
монтажная панель
монтажная панель монтажная панель
Cечение присоединяемых проводников

0,25-1,5 мм²
0,25-1,5 мм²
0,25-1,5 мм²
0,25-1,5 мм²
Категория в соответствии с МЭК 61643-21:2000

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Номер по каталогу

401 001
401 011
401 021
401 031


401 002
401 012
401 022
401 032


401 003
401 013
401 023
401 033


401 004
401 014
401 024
401 034

Технические характеристики
Количество защищаемых пар
1
DT 1/48/1500-L
DT 1/60/1500-L
DT 1/80/1500-L
DT 1/110/1500-L
2
DT 2/48/1500-L
DT 2/60/1500-L
DT 2/80/1500-L
DT 2/110/1500-L
3
DT 3/48/1500-L
DT 3/60/1500-L
DT 3/80/1500-L
DT 3/110/1500-L
4
DT 4/48/1500-L
DT 4/60/1500-L
DT 4/80/1500-L
DT 4/110/1500-L
Номинальное рабочее напряжение DC
Uo
48 В
60 В
80 В
110 В
Макс. длительное рабочее напряжение DC
UC
53 В
70 В
94 В
128 В
Номинальный ток
IL
100 мА
100 мА
100 мА
100 мА
С2 Максимальный разрядный ток (8/20)
Imax
20 кА
20 кА
20 кА
20 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при In
Up
86 В
100 В 158 В
186 В
Уровень напряжения защиты при 1 кВ/мкс
Up
67 В
84 В
108 В
158 В
Уровень напряжения защиты при Imax
Up
115 В
125 В
197 В
210 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рpрm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимое сопротивление на линию

2,2 Ом
2,2 Ом
2,2 Ом
2,2 Ом
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 00
 IP 00
 IP 00
 IP 00
Монтаж

монтажная панель
монтажная панель
монтажная панель монтажная панель
Cечение присоединяемых проводников

0,25-1,5 мм²
0,25-1,5 мм²
0,25-1,5 мм²
0,25-1,5 мм²
Категория в соответствии с МЭК 61643-21:2000

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Номер по каталогу

401 041
401 051
401 061
401 071


401 042
401 052
401 062
401 072


401 043
401 053
401 063
401 073


401 044
401 054
401 064
401 074

Технические характеристики
Количество защищаемых пар
1
DT 1/T/1500-L
2
DT 2/T/1500-L
3
DT 3/T/1500-L



4
DT 4/T/1500-L
Номинальное рабочее напряжение DC
Uo
170 В



Макс. длительное рабочее напряжение DC
UC
185 В



Номинальный ток
IL
100 мА



С2 Максимальный разрядный ток (8/20)
Imax
20 кА



Номинальный разрядный ток (8/20)
In
1 кА



Уровень напряжения защиты при In
Up
282 В



Уровень напряжения защиты при 1 кВ/мкс
Up
385 В



Уровень напряжения защиты при Imax
Up
564 В



Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Ррpm
1500 Вт



Время срабатывания
tA
< 30 нс



Скорость передачи данных

1 Мбит/с



Вносимое сопротивление на линию

2,2 Ом



Паразитная емкость
С
1,5 нФ



Рабочая температура
υ
-40°C - +80°C



Степень защиты в соответствии с ГОСТ 14254

 IP 00



Монтаж

монтажная панель



Cечение присоединяемых проводников

0,25-1,5 мм²



Категория в соответствии с МЭК 61643-21:2000

 A2, B2, C2, C3, D1



Номер по каталогу

401 081





401 082





401 083





401 084
