Наименование:
DT */485, DT */485-L

Тип:
УЗИП серий DT, DTNV, ГИП

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена DT */485, DT */485-L:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий DT, DTNV, ГИП

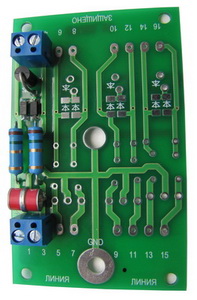

DT */485, DT */485-L


DT 1/485, DT 1/485-L Габаритный чертеж DT */485

УЗИП в виде печатной платы. Количество защищаемых пар проводников 1-4. UN= 6 В DC. IN=100 мА. Imax(8/20)=10, 20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 10 Мбит/с. Предназначены для защиты линий последовательного интерфейса RS-485.

УЗИП серий DT */485, DT */485-L, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DT */485, ТУ 3428-002-79740390-2007 выполнены в виде печатной платы для установки в защищаемое оборудование.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-4, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 10 Мбит/с.

УЗИП серии DT */485-L, ТУ 3428-002-79740390-2007 выполнены в виде печатной платы для установки в защищаемое оборудование.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-4, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 10 Мбит/с.

Структура наименования DT */485-L :
DT - устройство  для защиты оборудования слаботочных цепей с  номинальным током IN=100 мА,  выполнены в виде печатной платы для установки в защищаемое оборудование;
* - количество защищаемых пар проводников - 1, 2, 3, 4
485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS-485 с номинальным рабочим напряжением UN= 6 В DC, номинальным током IN=100 мА, скоростью передачи данных 10 Мбит/с.
L -  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.

Пример: DT 2/485-L  -УЗИП для защиты оборудования слаботочных цепей,  выполнено в виде печатной платы для установки в защищаемое оборудование, количество пар защищаемых проводников -2,номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS-485.

Схемы:
схема электрическая принципиальная DT 485, DT 485-L
схема электрическая принципиальная DT 2/485, DT 2/485-L
схема электрическая принципиальная DT 3/485, DT 3/485-L
схема электрическая принципиальная DT 4/485, DT 4/485-L


Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры
DT */485, DT */485-L - защита линий интерфейса RS-485 со скоростью передачи данных 10 Мбит/с.

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики
Количество защищаемых пар
1
DT 485
DT 485-L
2
DT 2/485
DT 2/485-L
3
DT 3/485
DT 3/485-L
4
DT 4/485
DT 4/485-L
Номинальное рабочее напряжение DC
UN
6 В
6 В
Макс. длительное рабочее напряжение DC
UC
7 В
7 В
Номинальный ток
IL
100 мА
100 мА
D1 Суммарный импульсный ток (10/350)
ITotal
-
5 кА
D1 Импульсный ток (10/350) линия/PE
Iimp
-
2,5 кА
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
20 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
10 В
10 В
Уровень напряжения защиты при In
Up
18 В
18 В
Уровень напряжения защиты при Imax
Up
51 В
51 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нc
< 30 нс
Скорость передачи данных

10 Мбит/с
10 Мбит/с
Вносимое сопротивление в линию
R
2.2 Ом
2.2 Ом
Паразитная емкость
С
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP00
 IP00
Монтаж

монтажная панель
монтажная панель
Cечение присоединяемых проводников

0.25-1,5 мм²
0.25-1.5 мм²
Материал корпуса

 Polyamide PA6
 Polyamide PA6
Цвет корпуса

серый
серый
Категория в соответствии с ГОСТ IEC 61643-21

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Номер по каталогу

400 674
401 674


400 675
401 675


400 676
401 676


400 777
401 777
