УЗИП
в корпусе для настенного
крепления. Количество защищаемых
портов 1. Imax(8/20)=2
кA. |
|
|
| |

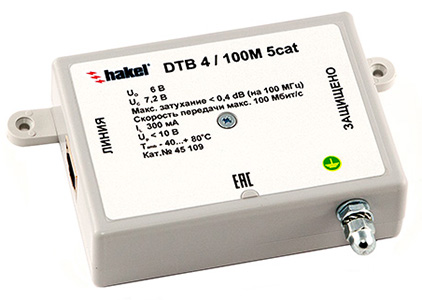

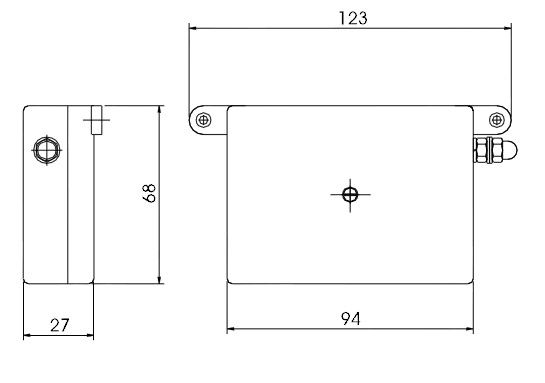

УЗИП серии DTB
*/100M 5cat, ТУ
3428-002-79740390-2007 предназначены
для защиты от импульсных
перенапряжений (грозозащита,
защита от электростатических
разрядов и др.) оборудования
локальных вычислительных сетей
5-ой категории в пределах 1A(Б) -
2 зон молниезащиты в
соответствии с МЭК 62305.
- Размещены в пластмассовом
корпусе для настенного
крепления.
- Возможна защита 2-х или 4 -х
пар линий передачи данных,
выполненных на витой паре.
- Проводники присоединяются с
помощью разъемов RJ45.
- Способны пропускать
максимальный разрядный ток Imax (8/20)=2
кА.
- Применяются для защиты
сегментов сети находящихся в
разных зданиях, объектах или
имеющих раздельные системы
заземления.
Характеристики всех устройств
полностью соответствуют
требованиям стандарта ИСО/МЭК
11801, который устанавливает
нормы по допустимым затуханиям и
искажениям вносимым устройствами
работающими в сетях 5-ой
категории. |
|
|
|
|
|
схема электрическая принципиальная DTB 2/100M 5cat
|
схема электрическая принципиальная DTB 4/100M 5cat
|
подключение
проводников в
разъеме RJ45 в
соответствии с
EIA/TIA 568, тип
В
|
|
|
|
|
|
cертификат
соответствия
требованиям ТР
ТС 004/2011 «О
безопасности
низковольтного
оборудования»
|
|
cертификат
соответствия
системы
добровольной
сертификации
ГАЗПРОМСЕРТ устройств
защиты от
импульсных
перенапряжений
для
низковольтных
силовых
распределительных
систем I, I+II,
I+II+III, II,
III классов
испытаний |
|
сертификат
соответствия
системы
менеджмента
качества
требованиям СТО
Газпром
9001-2006
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ИСО
9001:2008
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ISO
9001:2008
|
|
|
Теория и особенности применения:
|
|
|
|
|
Дополнительные принадлежности:
|
|
прибор для диагностики УЗИП TESTER H2
|
| |
Технические характеристики
|
|
|
|
|
Количество защищаемых пар
|
|
2
|
4
|
|
Разъемы вход/выход
|
|
RJ45/RJ45
|
RJ45/RJ45
|
|
Номинальное рабочее напряжение DC
|
UN
|
6 В
|
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
7,2 В
|
7,2 В
|
|
|
IN
|
300 мА
|
|
|
С2 Максимальный разрядный ток (8/20)
|
Imax
|
2 кА
|
2 кА
|
С2 Номинальный разрядный ток (8/20)
|
In
|
1 кА
|
1 кА
|
|
C2 Уровень напряжения защиты при In
|
|
10 В
|
10 В
|
C3 Уровень напряжения защиты при 1 кВ/мкс
|
|
|
|
|
Скорость передачи данных
|
|
<100 Мбит/с
|
<100 Мбит/с
|
|
Максимальное затухание
|
|
<0,4 дБ на частоте 100 Мгц
|
<0,4 дБ на частоте 100 Мгц
|
Перекрестная наводка на ближнем конце
|
|
>40 дБ на частоте 100 Мгц
|
>40 дБ на частоте 100 Мгц
|
Обратное затухание
|
|
<14 дБ на частоте 100 Мгц |
<14 дБ на частоте 100 Мгц |
|
Вносимое сопротивление на линию
|
|
1,5 Ом
|
1,5 Ом
|
|
Волновое сопротивление
|
|
100 Ом
|
100 Ом
|
|
|
tA
|
|
|
|
Паразитная емкость
|
С
|
<42 пФ
|
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 20
|
IP 20
|
|
Монтаж
|
|
монтажная панель
|
монтажная панель |
|
Категория в соответствии с МЭК 61643-21:2000
|
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
Номер по каталогу
|
|
45107
|
45109
|
|
|
