DTNVR */**/1 G, DTNVR */**/1-L G

Тип:
УЗИП серии DTNVR 1

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена DTNVR */**/1 G, DTNVR */**/1-L G:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серии DTNVR 1

DTNVR */**/1 G, DTNVR */**/1-L G

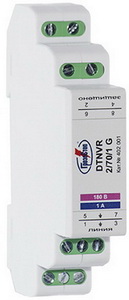

DTNVR 2/70/1 G



Габаритный чертеж DTNVR */**/1 G


УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UN(AC/DC)= 50/70, 130/180 В. IN=1 А. Imax(8/20)=10, 20 кА. Скорость передачи данных 10 Мбит/с.

    УЗИП серии DTNVR */**/1 G, DTNVR */**/1-L G   ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

    УЗИП серии DTNVR */**/1 G, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Выполнены на основе газонаполненных разрядников.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN(AC/DC) = 50/70, 130/180 В, номинальный ток IN=1 А.
- Способны отводить максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 10 Мбит/с.

    УЗИП серии DTNVR */**/1-L G , ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Выполнены на основе газонаполненных разрядников.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN(AC/DC) = 50/70, 130/180 В, номинальный ток IN=1 А.
- Способны отводить максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 10 Мбит/с.

    Структура наименования DTNVR */**/1 G-L:
DTNVR G - устройство  для защиты оборудования слаботочных цепей,  размещено в корпусе для крепления на DIN-рейку 35 мм, выполнено на основе разрядников, с номинальным током IN = 1 А;
* - количество защищаемых пар проводников - 1 или 2;
** - номинальное рабочее напряжение UN= 70, 180 В DC;
1- номинальный рабочий ток IN=1 А;
L- применяются газонаполненные разрядники с Imax(8/20)=20 кА.


Пример: DTNVR 2/180/1 G-L - устройство для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм, с  номинальным током IN=1 А, количество пар защищаемых проводников -2, номинальное рабочее напряжение 180 В DC. В УЗИП применяются газонаполненные разрядники с Imax(8/20)=20 кА. Устройство сделано в России.

Схемы:
схема электрическая принципиальная DTNVR 1/**/1 G, DTNVR 1/**/1-L G
схема электрическая принципиальная DTNVR 2/**/1 G, DTNVR 2/**/1-L G

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры
  Применяются для защиты оборудования цепей в которые недопустимо внесение дополнительных сопротивлений.  Например откалиброванных модулей аналогового ввода для подключения термопар и т.д.
       Внимание! УЗИП серий DTNVR */**/1 G, DNVR */**/1-L G предназначены в первую очередь для защиты оборудования систем передачи данных, управления, контроля и измерения. Применение данных УЗИП в цепях питания может привести к выходу  из строя УЗИП.

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики
Количество защищаемых пар
1
DTNVR 1/70/1 G
DTNVR 1/180/1 G
DTNVR 1/70/1-L G
DTNVR 1/180/1-L G
2
DTNVR 2/70/1 G
DTNVR 2/180/1 G
DTNVR 2/70/1-L G
DTNVR 2/180/1-L G
Номинальное рабочее напряжение DC
UN
70 В
180 В
70 В
180 В
Номинальное рабочее напряжение AC
UN
50 В
130 В
50 В
130 В
Статическое напряжение пробоя разрядника (при скорости нарастания 100 В/с)

90 В ± 20%
230 В ± 20%
90 В ± 20%
230 В ± 20%
Динамическое напряжение пробоя разрядника (при скорости нарастания 1000 В/мкс)

<700 В
<750 В
<700 В
<750 В
Макс. длительное рабочее напряжение
UC
108 В
276 В
108 В
276 В
Номинальный ток
IN
1 А
1 А
1 А
1 А
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
20 кА
20 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при In
Up
<1000 В лин./лин.
<700 В лин./PE
<1000 В лин./лин.
<700 В лин./PE
<1000 В лин./лин.
<700 В лин./PE
<1000 В лин./лин.
<700 В лин./PE
Уровень напряжения защиты при 1 кВ/мкс
Up
<950 В лин./лин.
<550 В лин./PE
<950 В лин./лин.
<550 В лин./PE
<950 В лин./лин.
<550 В лин./PE
<950 В лин./лин.
<550 В лин./PE
Время срабатывания
tA
100 нс
100 нс
100 нс
100 нс
Скорость передачи данных

10 Мбит/с
10 Мбит/с
10 Мбит/с
10 Мбит/с
Паразитная емкость
С
3 пФ
3 пФ
3 пФ
3 пФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 20

IP 20
 IP 20

 IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²

0,25-2,5 мм²
Материал корпуса

 Polyamide PA6
 Polyamide PA6
 Polyamide PA6
Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1

A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1

A2, B2, C2, C3, D1
Номер по каталогу

402 000
402 002
402 004
402 006


402 001
402 003
402 005
402 007
