- Описание
- Технические данные
Наименование:
DTNVR */**/1.5/1500
Тип:
УЗИП серий DTNVR 0.5, 1.5, 3
ТУ:
ТУ 3428-002-79740390-2007
Краткое тех. описание:
–
Цена DTNVR */**/1.5/1500:
Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП
серий DTNVR 0.5, 1.5, 3
DTNVR */**/1.5/1500
|
|
|
|
|

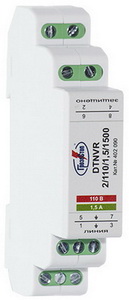

УЗИП в корпусе
для установки на
DIN-рейку 35 мм.
Количество
защищаемых пар
проводников 1-2.
UN=
6, 12, 24, 30,
48, 60, 80, 110,
115, 350 В DC. IN=1.5
А. Imax(8/20)=10
кА. В УЗИП
применяются
TVS-диоды с
Рppm=1500
Вт.Скорость
передачи данных
1 Мбит/с. |
|
|
|
УЗИП серии DTNVR */**/1.5/1500, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП серии DTNVR */**/1.5/1500, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых
пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN= 6, 12, 24, 30, 48, 60, 80, 110, 115, 350 В DC, номинальный ток IN=1.5 А.
- Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 1 Мбит/с.
|
|
|
Структура наименования DTNVR */**/1.5/1500:
DTNVR 1.5 - устройство для защиты оборудования слаботочных цепей с номинальным током IN=1.5 А, размещено в корпусе для крепления на DIN-рейку 35 мм;
* - количество защищаемых пар проводников - 1, 2;
** - номинальное рабочее напряжение UN= 6, 12, 24, 30, 48, 60, 80, 110, 115, 350 В DC;
1.5 - номинальный рабочий ток IN=1.5 А;
1500 - вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт.
.
Пример: DTNVR 2/6/1.5/1500 - устройство для защиты оборудования слаботочных цепей с номинальным током IN=0.5 А, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2, номинальное рабочее напряжение UN= 6 В DC, первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт, устройство сделано в России.
|
|
|
|
|
|
схема электрическая принципиальная DTNVR 1/**/***/1500, DTNVR 1/**/***/1500-L
|
схема электрическая принципиальная DTNVR 2/**/***/1500, DTNVR 2/**/***/1500-L
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
|
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
|
|
|
Теория и особенности применения:
|
|
|
УЗИП DTNVR */350/1,5/1500 предназначены в первую очередь для защиты оборудования систем передачи данных, управления, контроля и измерения. Применение данных УЗИП в цепях питания может привести к выходу из строя УЗИП.
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H2
|
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
|
клеммная коробка HAKELBOX-6-S
|
|
|
Технические характеристики
Количество защищаемых пар
|
1
|
|
|
|
|
|
2
|
DTNVR 2/6/1.5/1500
|
|
|
DTNVR 2/30/1.5/1500
|
|
Номинальное рабочее напряжение DC
|
UN
|
6 В
|
|
|
30 В
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
7 В
|
13,5 В
|
28 В
|
33 В
|
|
|
IN
|
1,5 А
|
|
|
|
|
С2 Максимальный разрядный ток (8/20)
|
Imax
|
10 кА
|
|
|
|
Номинальный разрядный ток (8/20)
|
In
|
1 кА
|
|
|
1 кА
|
Уровень напряжения защиты при 1 кВ/мкс
|
|
10 В
|
|
|
|
|
Уровень напряжения защиты при In
|
|
15 В
|
|
|
|
Уровень напряжения защиты при Imax
|
|
51 В
|
|
|
84 В
|
|
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами
|
Рppm
|
1500 Вт
|
|
|
|
|
|
tA
|
|
|
|
|
|
Скорость передачи данных
|
|
1 Мбит/с
|
|
|
|
|
Вносимая индуктивность
|
|
4,7 мкГн
|
|
|
|
|
Паразитная емкость
|
С
|
1,5 нФ
|
|
|
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 20
|
IP 20
|
IP 20
|
IP 20
|
|
Монтаж
|
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм |
DIN-рейка 35 мм |
|
Cечение присоединяемых проводников
|
|
0,25-2,5 мм²
|
|
|
|
|
Материал корпуса
|
|
Polyamide PA6
|
Polyamide PA6
|
Polyamide PA6 |
Polyamide PA6
|
|
Цвет корпуса
|
|
серый
|
|
|
|
|
Категория в соответствии с ГОСТ Р 54986-2012
|
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
Номер по каталогу
|
|
402 019
|
|
|
|
|
|
|
402 020
|
|
|
|
|
|
Технические характеристики
Количество защищаемых пар
|
1
|
|
|
|
|
|
2
|
DTNVR 2/48/1.5/1500
|
|
|
DTNVR 2/110/1.5/1500
|
|
Номинальное рабочее напряжение DC
|
UN
|
48 В
|
|
|
110 В
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
57,6 В
|
72 В
|
96 В
|
132 В
|
|
|
IN
|
|
|
|
|
|
С2 Максимальный разрядный ток (8/20)
|
Imax
|
10 кА
|
|
|
|
Номинальный разрядный ток (8/20)
|
In
|
1 кА
|
|
|
1 кА
|
Уровень напряжения защиты при 1 кВ/мкс
|
|
|
|
|
|
|
Уровень напряжения защиты при In
|
|
86 В
|
|
|
|
|
Уровень напряжения защиты при Imax
|
|
|
|
|
|
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами
|
|
|
|
|
|
|
|
tA
|
|
|
|
|
|
Скорость передачи данных
|
|
1 Мбит/с
|
|
|
|
|
|
|
|
|
|
|
|
Паразитная емкость
|
С
|
1,5 нФ
|
|
|
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 20
|
IP 20
|
IP 20
|
IP 20
|
|
Монтаж
|
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм |
DIN-рейка 35 мм |
|
Cечение присоединяемых проводников
|
|
0,25-2,5 мм²
|
|
|
|
|
Материал корпуса
|
|
Polyamide PA6
|
Polyamide PA6
|
Polyamide PA6 |
Polyamide PA6
|
|
Цвет корпуса
|
|
серый
|
|
|
|
|
Категория в соответствии с ГОСТ Р 54986-2012
|
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
Номер по каталогу
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Технические характеристики
Количество защищаемых пар
|
1
|
|
|
|
|
|
2
|
|
|
|
|
|
Номинальное рабочее напряжение DC
|
UN
|
|
|
|
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
138 В
|
360 В (255 В АС)
|
|
|
|
|
IN
|
|
|
|
|
|
С2 Максимальный разрядный ток (8/20)
|
Imax
|
10 кА
|
|
|
|
Номинальный разрядный ток (8/20)
|
In
|
1 кА
|
|
|
|
|
Уровень напряжения защиты при 1 кВ/мкс
|
|
|
|
|
|
Уровень напряжения защиты при In
|
|
|
710 В
|
|
|
Уровень напряжения защиты при Imax
|
|
|
|
|
|
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами
|
|
|
|
|
|
|
|
tA
|
|
|
|
|
|
Скорость передачи данных
|
|
1 Мбит/с
|
|
|
|
|
|
|
|
|
|
|
|
Паразитная емкость
|
С
|
1,5 нФ
|
|
|
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
|
|
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 20
|
|
|
|
|
Монтаж
|
|
DIN-рейка 35 мм
|
|
|
|
|
Cечение присоединяемых проводников
|
|
0,25-2,5 мм²
|
|
|
|
|
Материал корпуса
|
|
Polyamide PA6
|
|
|
|
|
Цвет корпуса
|
|
серый
|
|
|
|
|
Категория в соответствии с ГОСТ Р 54986-2012
|
|
A2, B2, C2, C3, D1
|
|
|
|
|
Номер по каталогу
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
