Наименование:
DTNVR */**/3/1500

Тип:
УЗИП серий DTNVR 0.5, 1.5, 3

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена DTNVR */**/3/1500:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий DTNVR 0.5, 1.5, 3

DTNVR */**/3/1500

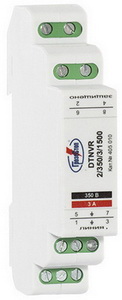

DTNVR */**/3/1500   Габаритный чертеж DTNVR */**/3/1500

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UN= 6, 12, 24, 30, 48, 60, 80, 110, 115, 350 В DC. IN=3 А. Imax(8/20)=10 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 1 Мбит/с.

УЗИП серии DTNVR */**/3/1500, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTNVR */**/3/1500, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых
пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм^(2).
- Выпускаются на номинальное рабочее напряжение UN= 6, 12, 24, 30, 48, 60, 80, 110, 115, 350 В DC, номинальный ток IN=3 А.
- Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 1 Мбит/с.

Схемы:
схема электрическая принципиальная DTNVR 1/**/***/1500, DTNVR 1/**/***/1500-L
схема электрическая принципиальная DTNVR 2/**/***/1500, DTNVR 2/**/***/1500-L

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры
УЗИП DTNVR */350/3/1500 предназначены в первую очередь для защиты оборудования систем передачи данных, управления, контроля и измерения. Применение данных УЗИП в цепях питания может привести к выходу из строя УЗИП.

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
клеммная коробка HAKELBOX-6-S

Технические характеристики
Количество защищаемых пар
1
DTNVR 1/6/3/1500
DTNVR 1/12/3/1500
DTNVR 1/24/3/1500
DTNVR 1/30/3/1500
2
DTNVR 2/6/3/1500
DTNVR 2/12/3/1500
DTNVR 2/24/3/1500
DTNVR 2/30/3/1500
Номинальное рабочее напряжение DC
UN
6 В
12 В
24 В
30 В
Макс. длительное рабочее напряжение DC
UC
7 В
13,5 В
28 В
33 В
Номинальный ток
IN
3 А
3 А
3 А
3 А
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
10 кА
10 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
10 В
19 В
34 В
44 В
Уровень напряжения защиты при In
Up
15 В
28 В
43 В
49 В
Уровень напряжения защиты при Imax
Up
51 В
54 В
63 В
84 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимая индуктивность

4,7 мкГн
4,7 мкГн
4,7 мкГн
4,7 мкГн
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура

-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

IP 20
IP 20
IP 20
IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм^(2)
0,25-2,5 мм^(2)
0,25-2,5 мм^(2)
0,25-2,5 мм^(2)
Материал корпуса

Polyamide PA6
Polyamide PA6
Polyamide PA6
Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
Номер по каталогу

405 035
405 037
405 039
405 041


405 036
405 038
405 040
405 042

Технические характеристики
Количество защищаемых пар
1
DTNVR 1/48/3/1500
DTNVR 1/60/3/1500
DTNVR 1/80/3/1500
DTNVR 1/110/3/1500
2
DTNVR 2/48/3/1500
DTNVR 2/60/3/1500
DTNVR 2/80/3/1500
DTNVR 2/110/3/1500
Номинальное рабочее напряжение DC
UN
48 В
60 В
80 В
110 В
Макс. длительное рабочее напряжение DC
UC
57,6 В
72 В
96 В
132 В
Номинальный ток
IN
3 А
3 А
3 А
3 А
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
10 кА
10 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
67 В
84 В
112 В
158 В
Уровень напряжения защиты при In
Up
86 В
100 В
132 В
186 В
Уровень напряжения защиты при Imax
Up
115 В
125 В
166 В
210 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимая индуктивность

4,7 мкГн
4,7 мкГн
4,7 мкГн
4,7 мкГн
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
?
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

IP 20
IP 20
IP 20
IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм^(2)
0,25-2,5 мм^(2)
0,25-2,5 мм^(2)
0,25-2,5 мм^(2)
Материал корпуса

Polyamide PA6
Polyamide PA6
Polyamide PA6
Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
Номер по каталогу

405 043
405 045
405 047
405 049


405 044
405 046
405 048
405 050

Технические характеристики
Количество защищаемых пар
1
DTNVR 1/115/3/1500
DTNVR 1/350/3/1500


2
DTNVR 2/115/3/1500
DTNVR 2/350/3/1500


Номинальное рабочее напряжение DC
UN
115 В
350 В


Макс. длительное рабочее напряжение DC
UC
138 В
360 В


Номинальное рабочее напряжение AC
UN
-
250 В


Макс. длительное рабочее напряжение AC
UC
-
255 В


Номинальный ток
IN
3 А
3 А


С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА


Номинальный разрядный ток (8/20)
In
1 кА
1 кА


Уровень напряжения защиты при 1 кВ/мкс
Up
161 В
440 В


Уровень напряжения защиты при In
Up
191 В
710 В


Уровень напряжения защиты при Imax
Up
240 В
-


Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт


Время срабатывания
tA
< 30 нс
< 30 нс


Скорость передачи данных

1 Мбит/с
1 Мбит/с


Вносимая индуктивность

4,7 мкГн
4,7 мкГн


Паразитная емкость
С
1,5 нФ
1,5 нФ


Рабочая температура

-40°C - +80°C
-40°C - +80°C


Степень защиты в соответствии с ГОСТ 14254

IP 20
IP 20


Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм

Cечение присоединяемых проводников

0,25-2,5 мм^(2)
0,25-2,5 мм^(2)


Материал корпуса

Polyamide PA6
Polyamide PA6


Цвет корпуса

серый
серый


Категория в соответствии с ГОСТ Р 54986-2012

A2, B2, C2, C3, D1
A2, B2, C2, C3, D1


Номер по каталогу

405 051
405 053




405 052
405 010
