DTNVR *F **/***/0.5 G УЗИП серий DTNVR F, FM, FC / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
DTNVR *F **/***/0.5 G

Тип:
УЗИП серий DTNVR F, FM, FC

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена DTNVR *F **/***/0.5 G:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий DTNVR F, FM, FC

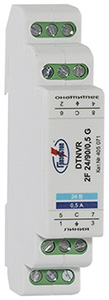

DTNVR *F **/***/0.5 G





Габаритный чертеж DTR 485/12 G


УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. Uо= 24, 48 В DC. IL=0.5 А. Imax(8/20)=20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 1 Мбит/с. Предназначены для защиты от перенапряжений изолированного от земли оборудования . Возможность подключения экрана кабеля через газонаполненный разрядник.

УЗИП DTNVR *F 24/90/0.5 G, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTNVR *F 24/90/0.5 G, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение Uо линия-линия = 24, 48 В DC, Uо линия-экран = 70 В DC, номинальный ток IL=0,5 А.
- Способны пропускать суммарный импульсный ток In(8/20)=20 кА.
- Скорость передачи данных 1 Мбит/с.
- Возможность подключения экрана кабеля (С) к системе уравнивания потенциалов через газонаполненный разрядник.
- Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).

 Структура наименования DTNVR *F **/***/0.5 G:
DTNVR 0.5 - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL=0.5 А,  размещено в корпусе для крепления на DIN-рейку 35 мм;
* - количество защищаемых пар проводников 1-2;
F - схема защиты при которой вторая ступень защиты изолированна от земли;
** - номинальное рабочее напряжение линия-линия Uo= 24, 48 В DC;
*** - статическое напряжение пробоя разрядника линия-экран U=90 В DC;
G - экран кабеля подключается через газонаполненный разрядник.


Схемы:
схема электрическая принципиальная DTNVR 1F **/***/0.5 G
схема электрическая принципиальная DTNVR 2F **/***/0.5 G

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры
Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).


Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S


Технические характеристики
Количество защищаемых пар
1
DTNVR 1F 24/90/0.5 G
DTNVR 1F 48/90/0.5 G
2
DTNVR 2F 24/90/0.5 G
DTNVR 2F 48/90/0.5 G
Номинальное рабочее напряжение линия-линия DC
Uo
24 В
48 В
Макс. длительное рабочее напряжениелиния-линия  АС/DC
UC
20/30 В
56/40 В
Макс. длительное рабочее напряжениелиния-экран АС/DC
UC
50/70 В
70/50 В
Статическое напряжение пробоя разрядника  линия-экран (при скорости нарастания 100 В/с)

90 В ± 20%
90 В ± 20%
Номинальный ток
IL
0.5 А
0.5 А
Устойчивость к переменному току, линия-РЕ

10 А
10 А
D1 Суммарный импульсный ток (10/350)
Iimp
5 кА
5 кА
D1 Импульсный ток (10/350), линия-линия, линия-РЕ
Iimp
2.5 кА
2.5 кА
С2 Суммарный импульсный ток (8/20), линия-РЕ
In
20 кА
20 кА
С2 Импульсный ток (8/20), линия-линия, линия-РЕ
In
10 кА
10 кА
С2 Максимальный разрядный ток (8/20), экран-PE
Imax
20 кА
20 кА
C3 Уровень напряжения защиты при 1 кВ/мкс, линия-линия
Up
< 40 В
< 75 В
C3 Уровень напряжения защиты при 1 кВ/мкс, линия-PE
Up
< 700 В
< 800 В
Уровень напряжения защиты приIimp, линия-линия
Up
< 40 В
< 75 В
Уровень напряжения защиты приIimp, линия-PE
Up
< 350 В
< 400 В
Уровень напряжения защиты при In, линия-линия
Up
< 60 В
< 90 В
Уровень напряжения защиты при In, линия-PE
Up
< 1000 В
< 900 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
Время срабатывания, линия-линия
tA
< 0.5 нc
< 0.5 нc
Время срабатывания, линия-PE
tA
 < 100 нc
< 100 нc
Скорость передачи данных

1 Мбит/с
1 Мбит/с
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

IP 20
IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм²
0,25-2,5 мм²
Материал корпуса

Polyamide PA6
Polyamide PA6
Цвет корпуса

серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
Масса

90 гр./140 гр.
90 гр./140 гр.
Номер по каталогу

405 085
405 080


405 071
405 079
