DTR */**/1500

Тип:
УЗИП серии DTR

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена DTR */**/1500:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серии DTR

DTR */**/1500


      Габаритный чертеж DTR */**/1500

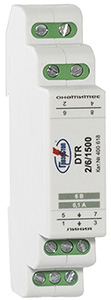

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC. IL=100 мА. Imax(8/20)=10 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 1 Мбит/с.

    УЗИП серии DTR */**/1500, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

    УЗИП серии DTR */**/1500, ТУ 3428-002-79740390-2007 размещены в корпусе для крепления на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC, номинальный ток IL=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 1 Мбит/с.

 Структура наименования DTR */**/1500:
DTR - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL=100 мА,  размещено в корпусе для крепления на DIN-рейку 35 мм;
* - количество защищаемых пар проводников, 1 или 2;
**  - номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 80, 110, 170 В DC;
1500 - вторая ступень защиты выполнена  на TVS-диодах с Рppm=1500 Вт.

Пример: DTR 2/6/1500 - устройство для защиты оборудования слаботочных цепей с  номинальным током IN=100 мА, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2, номинальное рабочее напряжение Uo= 6 В DC,  первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт, устройство сделано в России.

Схемы:
схема электрическая принципиальная DTR 1/**/1500, DTR 1/**/1500-L
схема электрическая принципиальная DTR 2/**/1500, DTR 2/**/1500-L


Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)


Теория и особенности применения:
УЗИП и его параметры
DTR */6/1500 - защита линий интерфейса RS 485 со скоростью передачи данных до 1 Мбит/с.
DTR */24/1500 - защита линий интерфейса RS 232.
DTR */30/1500 - защита линий интерфейсов 0-20 мА, 4-20 мА, включая протокол HART.
DTR */T/1500 - защита телефонных линий.

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики
Количество защищаемых пар
1
DTR 1/6/1500
DTR 1/12/1500
DTR 1/24/1500
DTR 1/30/1500
2
DTR 2/6/1500
DTR 2/12/1500
DTR 2/24/1500
DTR 2/30/1500
Номинальное рабочее напряжение DC
Uo
6 В
12 В
24 В
30 В
Макс. длительное рабочее напряжение DC
UC
7 В
13,5 В
28 В
33 В
Номинальный ток
IL
100 мА
100 мА
100 мА
100 мА
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
10 кА
10 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
10 В
19 В
34 В
44 В
Уровень напряжения защиты при In
Up
18 В
28 В
43 В
49 В
Уровень напряжения защиты при Imax
Up
51 В
54 В
63 В
84 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нc
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимое сопротивление на линию
R
2,2 Ом
2,2 Ом
2,2 Ом
2,2 Ом
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 20
 IP 20
 IP 20
 IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
Материал корпуса

 Polyamide PA6
 Polyamide PA6
 Polyamide PA6
 Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Масса

70 гр./140 гр.
70 гр./140 гр.
70 гр./140 гр.
70 гр./140 гр.
Номер по каталогу

400 617
400 627
400 637
400 647


400 618
400 628
400 638
400 648


Технические характеристики
Количество защищаемых пар
1
DTR 1/48/1500
DTR 1/60/1500
DTR 1/80/1500
DTR 1/110/1500
2
DTR 2/48/1500
DTR 2/60/1500
DTR 2/80/1500
DTR 2/110/1500
Номинальное рабочее напряжение DC
Uo
48 В
60 В
80 В
110 В
Макс. длительное рабочее напряжение DC
UC
53 В
70 В
94 В
128 В
Номинальный ток
IL
100 мА
100 мА
100 мА
100 мА
С2 Максимальный разрядный ток (8/20)
Imax
10 кА
10 кА
10 кА
10 кА
Номинальный разрядный ток (8/20)
In
1 кА
1 кА
1 кА
1 кА
Уровень напряжения защиты при 1 кВ/мкс
Up
67 В
84 В
108 В
158 В
Уровень напряжения защиты при In
Up
86 В
100 В
158 В
186 В
Уровень напряжения защиты при
Imax
Up
115 В
125 В
197 В
210 В
Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания
tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных

1 Мбит/c
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимое сопротивление на линию

2,2 Ом
2,2 Ом
2,2 Ом
2,2 Ом
Паразитная емкость
С
1,5 нФ
1,5 нФ
1,5 нФ
1,5 нФ
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP 20
 IP 20
 IP 20
 IP 20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм DIN-рейка 35 мм
Cечение присоединяемых проводников

0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
0,25-2,5 мм²
Материал корпуса

 Polyamide PA6
 Polyamide PA6
 Polyamide PA6
 Polyamide PA6
Цвет корпуса

серый
серый
серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Масса

70 гр./140 гр.
70 гр./140 гр.
70 гр./140 гр.
70 гр./140 гр.
Номер по каталогу

400 657
400 667
400 677
400 687


400 658
400 668
400 678
400 688


Технические характеристики
Количество защищаемых пар
1
DTR 1/T/1500



2
DTR 2/T/1500



Номинальное рабочее напряжение DC
Uo
170 В



Макс. длительное рабочее напряжение DC
UC
185 В



Номинальный ток
IL
100 мА



С2 Максимальный разрядный ток (8/20)
Imax
10 кА



Номинальный разрядный ток (8/20)
In
1 кА



Уровень напряжения защиты при 1 кВ/мкс
Up
252 В



Уровень напряжения защиты при In
Up
385 В



Уровень напряжения защиты при
Imax
Up
564 В



Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
Рppm
1500 Вт



Время срабатывания
tA
< 30 нс



Скорость передачи данных

1 Мбит/c



Вносимое сопротивление на линию

2,2 Ом



Паразитная емкость
С
1,5 нФ



Рабочая температура
υ
-40°C - +80°C



Степень защиты в соответствии с ГОСТ 14254

 IP 20



Монтаж

DIN-рейка 35 мм



Cечение присоединяемых проводников

0,25-2,5 мм²



Материал корпуса

 Polyamide PA6



Цвет корпуса

серый



Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1



Масса

70 гр./140 гр.



Номер по каталогу

400 697





400 698
