DTR 232/24 G


Сделать заказ >>>

 Поиск в каталоге:

DTR 232/24 G УЗИП серии DTR 232 / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
DTR 232/24 G

Тип:
УЗИП серии DTR 232

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена DTR 232/24 G:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серии DTR 232

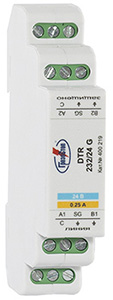

DTR 232/24 G





Габаритный чертеж DTR 485/12 G


УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1. Uo= 24 В. IL=250 мА. Imax(8/20)=20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 10 Мбит/с. Предназначены для защиты линии последовательного трехпроводного интерфейса RS-232 (с дренажным проводом). Возможность подключения экрана кабеля через шунтирующую емкость и газонаполненный разрядник.

УЗИП DTR 232/24 G, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-232 со скоростью передачи данных 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии DTR 232/24 G, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение Uo= 24 В DC, номинальный ток IL=250 мА.
- Способны пропускать суммарный импульсный ток In(8/20)=20 кА.
- Скорость передачи данных 10 Мбит/с.
- Возможность подключения экрана кабеля к системе уравнивания потенциалов через шунтирующую емкость и газонаполненный разрядник.

 Структура наименования DTR 232/12 G:
232- устройство для защиты оборудования от заноса высокого потенциала со стороны RS 232 скоростью передачи данных 10 Мбит/с;
12  - номинальное рабочее напряжение Uо= 24 В DC;
G - экран кабеля подключается через газонаполненный разрядник.

Схемы:
схема электрическая принципиальная DTR 232/24 G

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры


Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S


Технические характеристики
DTR 232/24 G
Количество защищаемых пар

Номинальное рабочее напряжение DC, U0
24 В
Макс. длительное рабочее напряжение DC, UC
30 В
Номинальный ток, IL
250 мА
Устойчивость к переменному току, линия-РЕ
10 А
D1 Суммарный импульсный ток (10/350), Iimp линия-РЕ
5 кА
D1 Импульсный ток (10/350), Iimp линия-РЕ
2.5 кА
С2 Суммарный импульсный ток (8/20), In линия-РЕ
20 кА
С2 Импульсный ток (8/20), In линия-РЕ
10 кА
С2 Максимальный разрядный ток (8/20), Imax экран-PE
10 кА
C3 Уровень напряжения защиты при 1 кВ/мкс, Up линия-линия
45 В
C3 Уровень напряжения защиты при 1 кВ/мкс, Up линия-SG
45 В
C3 Уровень напряжения защиты при 1 кВ/мкс, Up линия-PE
370 В
C3 Уровень напряжения защиты при 1 кВ/мкс, Up SG-PE
370 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm
1500 Вт
Время срабатывания, tA линия-линия, линия-SG
< 30 нc
Время срабатывания, tA линия-PE
< 100 нc
Скорость передачи данных
10 Мбит/с
Вносимое сопротивление на линию, R
2,2 Ом
Паразитная емкость, С
1,5 нФ
Рабочая температура, υ
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254
IP 20
Монтаж
DIN-рейка 35 мм
Cечение присоединяемых проводников
0,25-2,5 мм²
Материал корпуса
Polyamide PA6
Цвет корпуса
серый
Категория в соответствии с ГОСТ Р 54986-2012
A2, B2, C2, C3, D1
Масса
90 гр.
Номер по каталогу
400 219
