Наименование:
DTR 485 G PB, DTR 485-L G PB, DTR 485 PB, DTR 485-L PB
Тип:
УЗИП серии DTR 485
ТУ:
ТУ 3428-002-79740390-2007
Краткое тех. описание:
–
Цена DTR 485 G PB, DTR 485-L G PB...:
Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП
серии DTR 485

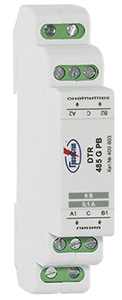

DTR 485 G PB, DTR 485-L G PB, DTR 485 PB, DTR 485-L PB
|
|
|
|
| УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UN= 6 В. IN=100 мА. Imax(8/20)=10, 20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных 10 Мбит/с. Предназначены для защиты линий последовательного интерфейса RS-485. Возможность подключения экрана кабеля. |
|
|
УЗИП DTR 485 G PB, DTR 485-L G PB, DTR 485 PB, DTR 485-L PB, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП серии DTR 485 PB, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 10 Мбит/с.
- Возможность подключения экрана кабеля к системе уравнивания потенциалов.
УЗИП серии DTR 485-L PB, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 10 Мбит/с.
- Возможность подключения экрана кабеля к системе уравнивания потенциалов.
УЗИП серии DTR 485 G PB, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=10 кА.
- Скорость передачи данных 10 Мбит/с.
- Возможность подключения экрана кабеля к системе уравнивания потенциалов через газонаполненный разрядник.
|
|
|
|
УЗИП серии DTR 485-L G PB, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 2,5 мм².
- Выпускаются на номинальное рабочее напряжение UN= 6 В DC, номинальный ток IN=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=20 кА.
- Скорость передачи данных 10 Мбит/с.
- Возможность подключения экрана кабеля к системе уравнивания потенциалов через газонаполненный разрядник.
|
| |
Структура наименования DTR 485-L G PB :
DTR - устройство для защиты оборудования слаботочных цепей с номинальным током IN=100 мА, размещено в корпусе для крепления на DIN-рейку 35 мм;
485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS 485 с номинальным рабочим напряжением UN= 6 В DC, номинальным током IN=100 мА, скоростью передачи данных 10 Мбит/с;
L - первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.
PB - возможность подключения экрана кабеля к системе уравнивания потенциалов;
G - экран кабеля подключается через газонаполненный разрядник.
Пример: DTR 485-L G PB - УЗИП для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -1, номинальное рабочее напряжение UN= 6 В, номинальный ток IN=100 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS 485. Экран кабеля подключается к системе уравнивания потенциалов через газонаполненный разрядник или напрямую.
|
|
|
|
|
схема электрическая принципиальная DTR 485 G PB, DTR 485-L G PB
|
схема электрическая принципиальная DTR 485 PB, DTR 485-L PB
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
|
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
|
|
Теория и особенности применения:
|
|
|
|
DTR 485 G PB, DTR 485-L G PB, DTR 485 PB, DTR 485-L PB - защита линий интерфейса RS-485 со скоростью передачи данных 10 Мбит/с.
|
| |
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H2
|
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
|
клеммная коробка HAKELBOX-6-S
|
|
|
|
Технические характеристики
|
|
DTR 485 PB
|
DTR 485 G PB
|
DTR 485-L PB
|
DTR 485-L G PB
|
|
Количество защищаемых пар
|
|
1
|
1
|
1
|
1
|
|
Номинальное рабочее напряжение DC
|
UN
|
6 В
|
|
|
6 В
|
|
Макс. длительное рабочее напряжение DC
|
UC
|
7 В
|
7 В
|
7 В
|
7 В
|
|
|
IN
|
100 мА
|
|
|
|
|
D1 Общий импульсный ток (10/350)
|
Iimp
|
-
|
-
|
|
|
|
D1 Импульсный ток (10/350) линия/PE
|
|
-
|
-
|
|
|
|
С2 Максимальный разрядный ток (8/20),линия-РЕ
|
Imax
|
10 кА
|
|
|
|
|
С2 Максимальный разрядный ток (8/20),экран-PE
|
Imax
|
-
|
10 кА
|
-
|
10 кА
|
Номинальный разрядный ток (8/20),линия-РЕ
|
In
|
1 кА
|
|
|
1 кА
|
Уровень напряжения защиты при 1 кВ/мкс
|
|
|
|
|
|
|
Уровень напряжения защиты при In
|
|
18 В
|
|
|
|
Уровень напряжения защиты при Imax
|
|
|
|
|
|
|
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами
|
Рppm
|
|
|
|
|
|
|
tA
|
|
|
|
|
|
Скорость передачи данных
|
|
10 Мбит/с
|
|
|
|
|
Вносимое сопротивление на линию
|
R
|
2,2 Ом
|
|
|
|
|
Паразитная емкость
|
С
|
1,5 нФ
|
|
|
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP 20
|
IP 20
|
IP 20
|
IP 20
|
|
Монтаж
|
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм |
DIN-рейка 35 мм |
|
Cечение присоединяемых проводников
|
|
0,25-2,5 мм²
|
|
|
|
|
Материал корпуса
|
|
Polyamide PA6
|
Polyamide PA6
|
Polyamide PA6 |
Polyamide PA6
|
|
Цвет корпуса
|
|
серый
|
|
|
|
|
Категория в соответствии с ГОСТ Р 54986-2012
|
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
Масса
|
|
110 гр.
|
|
|
|
|
Номер по каталогу
|
|
400 602
|
400 603
|
400 891
|
400 892
|
|
|
