Однополюсные УЗИП класса
испытаний I коммутирующего типа
на основе многозазорных угольных
разрядников, применяются для
защиты фазного
проводника в системах
переменного тока и полюсов в
системах постоянного тока.Uo=
230/325 В АС/DC, Iimp (10/350)=50
кA. |
|
|
|
Устройства HS50-50
RW (DS)
соответствуют
УЗИП класса
испытаний I,
согласно ГОСТ Р
51992-2011 (МЭК
61643-1-98).
Устанавливаются
в пределах 0А(В) -
1 зон
молниезащиты (в
соответствии с ГОСТ
Р МЭК 62305-1 и
СО-153-34.21.122).Предназначены
для защиты
оборудования в
низковольтных
силовых
распределительных
системах
переменного тока
частотой 50-60
Гц напряжением
до 1000 В
(действующее
значение) или
постоянного тока
напряжением 1500
В, при
воздушном вводе
электропитания.
HS50-50
RW, ТУ
3428-002-79740390-2007
- УЗИП класса
испытаний I на
основе
многозазорных
угольных
разрядников.
• Выпускаются на
номинальное
напряжение
системы Uo=
230/325 В AC/DC.
• Применяются в
цепях
переменного
50-60 Гц и
постоянного тока с
системами
заземления типа
TN-S, TN-C, TT и
IT.
• Предназначены
для защиты
фазных проводов
L/N, L/PEN, L/PE в
системах
переменного тока
и полюсов L-/L+,
L+/PE, L-/PE в
системах
постоянного
тока.
•
Способны
отводить
импульсы тока Iimp (10/350)=50
кА.
• Обеспечивают
гашение
сопровождающих
токов до 3 кА.
|
|
|

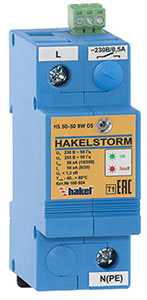

HS50-50 RW DS, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе многозазорных угольных разрядников с визуальной и дистанционной сигнализацией исправного состояния.
• Выпускаются на номинальное напряжение системы Uo= 230/325 В AC/DC.
• Применяются в цепях переменного 50-60 Гц и постоянного тока с системами заземления типа TN-S, TN-C, TT и IT.
• Предназначены для защиты фазных проводов L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока.
• Способны отводить импульсы тока Iimp (10/350)=50 кА.
• Обеспечивают гашение сопровождающих токов до 3 кА.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью светодиодов зеленого и красного цвета. В исправном состоянии работает зеленый светодиод, в аварийном состоянии - красный.
• Для удаленного контроля устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации с коммутируемым током 0,5 A и коммутируемым напряжением 250 V AC.
|
|
|
|
|
cхема электрическая принципиальная HS50-50 RW
|
|
схема
электрическая
принципиальная
HS50-50 RW DS
|
схемы подключения HS50-50 RW для сетей с системой заземления типа TN-C
|
схемы подключения HS50-50 RW для сетей с системой заземления типа TN-S
|
схемы подключения HS50-50 RW для сетей с системой заземления типа TT
|
схемы подключения HS50-50 RW для сетей с системой заземления типа IT
|
схема подключения HS50-50 RW для сетей постоянного тока с системой заземления типа TN-C
|
схемы подключения HS50-50 RW для сетей постоянного тока с системой заземления типа TN-S
|
|
|
|
|
|
cертификат
соответствия
требованиям ТР
ТС 004/2011 «О
безопасности
низковольтного
оборудования»
|
|
cертификат
соответствия
системы
добровольной
сертификации
ГАЗПРОМСЕРТ устройств
защиты от
импульсных
перенапряжений
для
низковольтных
силовых
распределительных
систем I, I+II,
I+II+III, II,
III классов
испытаний
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям СТО
Газпром
9001-2006
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ИСО
9001:2008
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ISO
9001:2008
|
|
|
Теория и особенности применения:
|
|
|
|
|
|
HS50-50
RW применяются
для защиты
оборудования железнодорожной
автоматики и
телемеханники
(ЖАТ) от
импульсных
перенапряжений,
возникающих в
результате
грозовых
разрядов,
коротких
замыканий и
коммутационных
процессов в
контактной сети
и электрических
сетях высокого и
среднего
напряжения
взамен
устаревших
разрядников типа
РКН-600 и
РВНШ-250.
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H1
|
импульсные разделелительные дроссели серии PI-L*/15
|
вспомогательный соединительный модуль PR100
|
клеммная коробка HAKELBOX-6-S
|
|
|
|
Технические характеристики
|
HS50-50 RW
|
HS50-50 RW DS
|
|
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
|
I
|
I
|
|
Вид защиты
|
L/N, L/PEN, L/PE
|
|
Номинальное напряжение системы, Uo
|
230/325 В АС/DC
|
230/325 В АС/DC
|
|
Макс. длительное рабочее напряжение, UC
|
255/360 В АС/DC
|
255/360 В АС/DC
|
|
Импульсный ток, Iimp(10/350)
|
50 кА
|
|
|
Коммутируемый заряд, Q
|
25 A×сек
|
25 A×сек
|
|
Удельная энергия, W/R
|
600 кДж/Ом
|
600 кДж/Ом
|
|
Уровень напряжения защиты при Iimp,Up
|
<1,3 кB
|
<1,3 кB
|
|
Сопровождающий ток, Ifi
|
3,0 кA
|
3,0 кA
|
|
Временное перенапряжение, Uт
|
334 В / 5 сек
|
334 В / 5 сек
|
|
Время срабатывания, tA
|
< 100 нсек
|
< 100 нсек
|
|
Номинал защитного предохранителя
|
500 A gG
|
|
|
Рабочая температура, υ
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 20
|
IP 20
|
|
Монтаж
|
DIN-рейка 35 мм
|
|
|
Cечение присоединяемых проводников
|
|
|
|
- жесткий одножильный
|
|
|
|
- гибкий множильный
|
|
|
|
Материал корпуса
|
|
|
|
Цвет корпуса
|
синий
|
синий
|
|
Cрок эксплуатации
|
100 000 ч
|
100 000 ч
|
|
Контакты дистанционной сигнализации
|
|
|
|
-электрическая прочность
|
-
|
3,75 кВэфф
|
|
-сопротивление изоляции
|
-
|
2 x 107 Ом
|
|
-макс. коммутируемый ток
|
-
|
0,5 A
|
|
-макс. коммутируемое напряжение
|
-
|
220 В 50 Гц
|
|
|
225 гр
|
|
|
Номер по каталогу
|
10 290
|
100 024 |
|
