Трехполюсные УЗИП класса
испытаний I коммутирующего типа
на основе разрядников,
применяются для защиты фазных
проводников в
системах переменного тока. Uo=
230/325 В АС/DC.
Iimp (10/350)=
50 кА. |
|
|
Устройства HS50-50 RW (DS)/3+0 соответствуют УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011 (МЭК 61643-1-98). Устанавливаются в пределах 0А(В) - 1 зон молниезащиты в соответствии с МЭК 1312-1, ГОСТ Р МЭК 62305 и CO-153-34.21.122-2003. Предназначены для защиты оборудования в низковольтных силовых распределительных системах переменного тока частотой 50-60 Гц напряжением до 1000 В (действующее значение) при воздушном вводе электропитания.

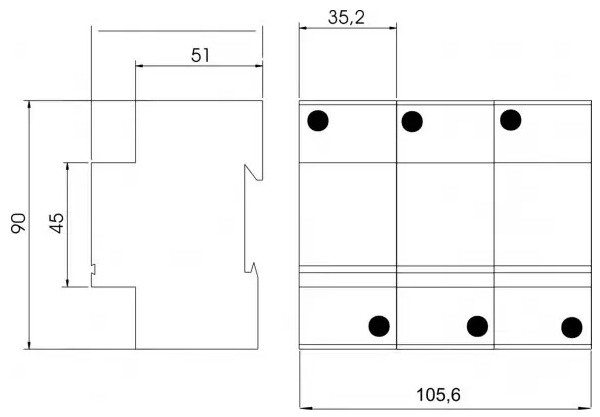

HS50-50
RW/3+0,
ТУ
3428-002-79740390-2007
- УЗИП класса I
на основе
угольных
разрядников.
• Выпускаются на
номинальное
напряжение
системы Uo=
230/325 В АС/DC.
• Применяются в
цепях
переменного
50-60 Гц с
системой
заземления типа
ТN-C.
• Предназначены
для защиты
фазных L/PEN
проводников.
•
Способны
отводить
импульсы тока Iimp (10/350)=
50 кА.
• Обеспечивают
гашение
сопровождающих
токов в цепи
L/PEN до 3 кА.
|
|
|

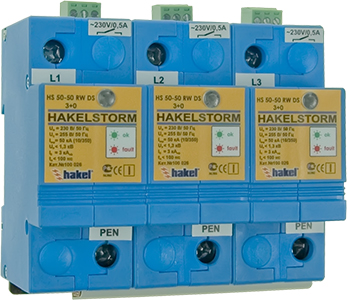

HS50-50 RW DS/3+0, ТУ 3428-002-79740390-2007 - УЗИП класса I на основе угольных разрядников.
• Выпускаются на номинальное напряжение системы Uo= 230/325 В АС/DC.
• Применяются в цепях переменного 50-60 Гц с системой заземления типа ТN-C.
• Предназначены для защиты фазных L/PEN проводников.
• Способны отводить импульсы тока Iimp (10/350)= 50 кА.
• Обеспечивают гашение сопровождающих токов в цепи L/PEN до 3 кА.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью двухцветного светодиода. В исправном состоянии цвет светодиода зеленый, в аварийном состоянии - красный.
• Для удаленного контроля устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации с максимально коммутируемым током 0,5 A и максимально коммутируемым напряжением 230 В 50 Гц.
|
|
|
|
|
схема электрическая принципиальная HS50-50 RW DS/3+0
|
|
схема
подключения
HS50-50 RW
DS/3+0 для сетей
с системой
заземления типа
TN-C
|
|
|
|
|
|
|
|
cертификат
соответствия
требованиям ТР
ТС 004/2011 «О
безопасности
низковольтного
оборудования»
|
|
cертификат
соответствия
системы
добровольной
сертификации
ГАЗПРОМСЕРТ устройств
защиты от
импульсных
перенапряжений
для
низковольтных
силовых
распределительных
систем I, I+II,
I+II+III, II,
III классов
испытаний
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям СТО
Газпром
9001-2006
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ИСО
9001:2008
|
|
сертификат
соответствия
системы
менеджмента
качества
требованиям ISO
9001:2008
|
|
|
Теория и особенности применения:
|
|
|
|
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H1
|
импульсные разделелительные дроссели серии PI-L*/15
|
вспомогательный соединительный модуль PR100
|
клеммная коробка HAKELBOX-6-S
|
|
|
|
Технические характеристики
|
HS50-50 RW/3+0
|
HS50-50 RW DS/3+0
|
|
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
|
I
|
I
|
|
Вид защиты
|
L/PEN
|
|
Номинальное напряжение системы, Uo
|
230/325 В АС/DC
|
230/325 В АС/DC
|
|
Макс. длительное рабочее напряжение, UC
|
255/360 В АС/DC
|
255/360 В АС/DC
|
|
Импульсный ток, Iimp(10/350), L/PEN
|
50 кА
|
|
|
Коммутируемый заряд Q, L/PEN
|
25 A×сек
|
25 A×сек
|
|
Удельная энергия W/R, L/PEN
|
600 кДж/Ом
|
600 кДж/Ом
|
|
Уровень напряжения защиты при Iimp,Up
|
<1,3 кB
|
<1,3 кB
|
|
Сопровождающий ток Ifi, L/PEN
|
3,0 кA
|
3,0 кA
|
|
Временное перенапряжение Uт, L/PEN
|
334 В / 5 сек
|
334 В / 5 сек
|
|
Время срабатывания, tA
|
< 100 нсек
|
< 100 нсек
|
|
Номинал защитного предохранителя
|
500 A gG
|
|
|
Рабочая температура, υ
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 20
|
IP 20
|
|
Монтаж
|
DIN-рейка 35 мм
|
|
|
Cечение присоединяемых проводников
|
|
|
|
- жесткий одножильный
|
|
|
|
- гибкий множильный
|
|
|
|
Материал корпуса
|
|
|
|
Цвет корпуса
|
синий
|
синий
|
|
Cрок эксплуатации
|
не менее 10 лет
|
не менее 10 лет
|
|
Контакты дистанционной сигнализации
|
|
|
|
-электрическая прочность
|
-
|
3,75 кВэфф
|
|
-сопротивление изоляции
|
-
|
2 x 107 Ом
|
|
-макс. коммутируемый ток
|
-
|
0,5 A
|
|
-макс. коммутируемое напряжение
|
-
|
220 В 50 Гц
|
|
|
620 гр
|
|
|
Номер по каталогу
|
100 015
|
100 026 |
|
