KO-3GN (F/F), KO-3GN (F/M)... УЗИП оборудования связи и ТВ по коаксиальным линиям / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
KO-3GN (F/F), KO-3GN (F/M), KO-4GN (F/F), KO-4GN (F/M)

Тип:
УЗИП оборудования связи и ТВ по коаксиальным линиям

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена KO-3GN (F/F), KO-3GN (F/M)...:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП телекоммуникационного оборудования
УЗИП оборудования связи и ТВ по коаксиальным линиям

KO-3GN (F/F), KO-3GN (F/M), KO-4GN (F/F), KO-4GN (F/M)

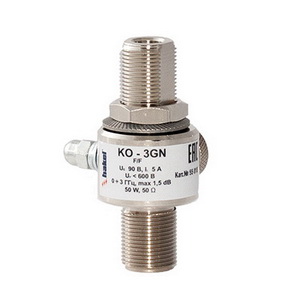

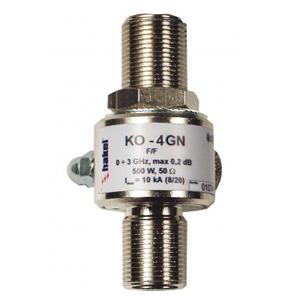

KO-3GN (F/F), KO-4GN (F/F)


KO-3GN (F/M), KO-4GN (F/M)


УЗИП оборудования связи по коаксиальным линиям. Волновое сопротивление 50 Ом. Диапазон рабочих частот 0-3 ГГц. Разъемы типа N.

УЗИП серии  KO, ТУ 3428-002-79740390-2007 предназначены для защиты антенных входов приемо-передающих трактов оборудования связи от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП KO-3GN, KO-4GN, ТУ 3428-002-79740390-2007 размещены в металлическом корпусе, с возможностью замены газонаполненного разрядника.
- УЗИП способно пропускать максимальный разрядный ток Imax (8/20)= 10 кА.
- Диапазон рабочих частот УЗИП 0-3 ГГц, волновое сопротивление 50 Ом.
- Максимальное длительное рабочее напряжение UC= 72, 200 В, номинальный ток IL =5 А.
- Подключается к защищаемому оборудованию с помощью разъемов типа N (F/F) и N (F/M).
- Для подключения заземляющего проводника используется винт М5. Заземляющий проводник должен иметь наименьшую длину.
- Для полной защиты оборудования от импульсных перенапряжений необходимо также обеспечить защиту цепей питания.

Схемы:
схема электрическая принципиальная KO-*GN (F/F)
схема электрическая принципиальная KO-*GN (F/M)

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики

KO-3GN (F/F)
KO-3GN (F/M)
KO-4GN (F/F)
KO-4GN (F/M)
Тип разъема

N (F/F)
N (F/M)
N (F/M)
N (F/F)
Макс. длительное рабочее напряжение DC
UC
72 В
72 В
200 В
200 В
Номинальный ток
IL
5 А
5 А
5 А
5 А
D1 Импульсный ток (10/350), линия/PE
Iimp
2 кА 2 кА
2 кА
2 кА
С2 Максимальный разрядный ток (8/20),линия/PE
Imax
10 кА
10 кА
10 кА
10 кА
С2 Номинальный разрядный ток (8/20),линия/PE
In
5 кА
5 кА
5 кА
5 кА
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/РЕ
Up
600 В
600 В
600 В
600 В
Диапазон рабочих частот

0-3 ГГц
0-3 ГГц
0-3 ГГц
0-3 ГГц
Передаваемая мощность
50 Вт
50 Вт
400 Вт
400 Вт
Вносимое затухание

<1.5 Дб
<1.5 Дб
<1.5 Дб
<1.5 Дб
Коэффициент стоячей волны
<1.02
<1.02
<1.02
<1.02
Волновое сопротивление
50 Ом
50 Ом
50 Ом
50 Ом
Время срабатывания, линия/PE
tA
< 100 нc
< 100 нc
< 100 нc
< 100 нc
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP20
 IP20
IP20
 IP20
Монтаж

винт М5
винт М5
винт М5
винт М5
Материал корпуса

сталь
сталь
сталь
сталь
Цвет корпуса

серебристый
серебристый
серебристый
серебристый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
Масса

60 гр
60 гр
60 гр
60 гр
Номер по каталогу

55018 55019
55020
55021
