Наименование:
KO-5GN (F/F), KO-5GN (F/M)

Тип:
УЗИП оборудования связи и ТВ по коаксиальным линиям

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена KO-5GN (F/F), KO-5GN (F/M):
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП телекоммуникационного оборудования
УЗИП оборудования связи и ТВ по коаксиальным линиям

KO-5GN (F/F), KO-5GN (F/M)

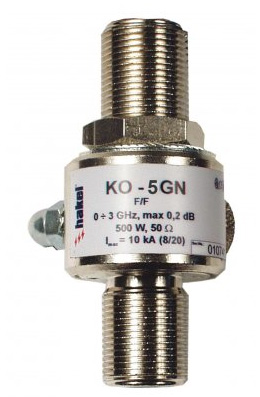

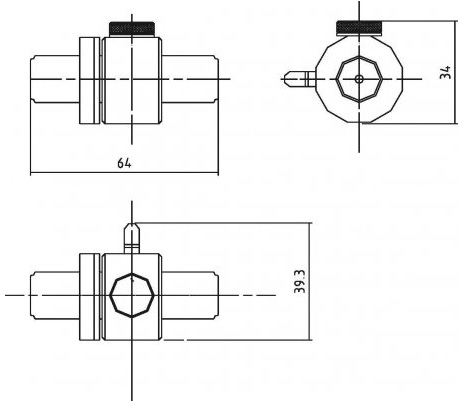

KO-5GN (F/F)

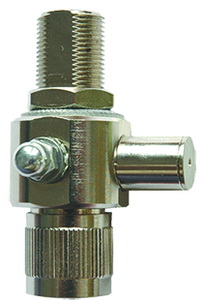

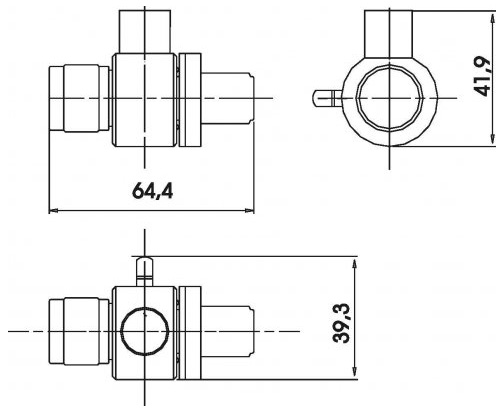

KO-5GN (F/M)

УЗИП оборудования связи по коаксиальным линиям. Волновое сопротивление 50 Ом. Диапазон рабочих частот 5-5.4 ГГц. Разъемы типа N.

УЗИП серии  KO, ТУ 3428-002-79740390-2007 предназначены для защиты антенных входов приемо-передающих трактов оборудования связи от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП KO-5GN, ТУ 3428-002-79740390-2007 размещены в металлическом корпусе, с возможностью замены газонаполненного разрядника.
- УЗИП способно пропускать максимальный разрядный ток Imax (8/20)= 20 кА.
- Диапазон рабочих частот УЗИП 5-5.4 ГГц, волновое сопротивление 50 Ом.
- Подключается к защищаемому оборудованию с помощью разъемов типа N (F/F) и N (F/M).
- Для подключения заземляющего проводника используется винт М5. Заземляющий проводник должен иметь наименьшую длину.
- Для полной защиты оборудования от импульсных перенапряжений необходимо также обеспечить защиту цепей питания.

Схемы:
схема электрическая принципиальная KO-*GN (F/F)
схема электрическая принципиальная KO-*GN (F/M)

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики

KO-5GN (F/F)
KO-5GN (F/M)
Тип разъема

N (F/F)
N (F/M)
Макс. длительное рабочее напряжение DC
UC
0 В
0 В
Номинальный ток
IL
- А
- А
D1 Импульсный ток (10/350), линия/PE
Iimp
5 кА 5 кА
С2 Максимальный разрядный ток (8/20),линия/PE
Imax
20 кА
20 кА
С2 Номинальный разрядный ток (8/20),линия/PE
In
10 кА
10 кА
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/РЕ
Up
<2 В
<2 В
Диапазон рабочих частот

5-5.4 ГГц
5-5.4 ГГц
Передаваемая мощность
200 Вт
200 Вт
Вносимое затухание

<0.2 Дб
<0.2 Дб
Коэффициент стоячей волны
<1.02
<1.02
Волновое сопротивление
50 Ом
50 Ом
Время срабатывания, линия/PE
tA
< 100 нc
< 100 нc
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP20
 IP20
Монтаж

винт М5
винт М5
Материал корпуса

сталь
сталь
Цвет корпуса

серебристый
серебристый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
Масса

60 гр
60 гр
Номер по каталогу

55024 55025
