PI-k25 RFI Помехоподавляющие фильтры со встроенными УЗИП класса III / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
PI-k25 RFI

Тип:
Помехоподавляющие фильтры со встроенными УЗИП класса III

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена PI-k25 RFI:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
Помехоподавляющие фильтры со встроенными УЗИП класса III

PI-k25 RFI



  PI-k25 RFI

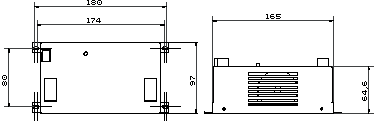

 Габаритный чертеж Pl-k25 RFI

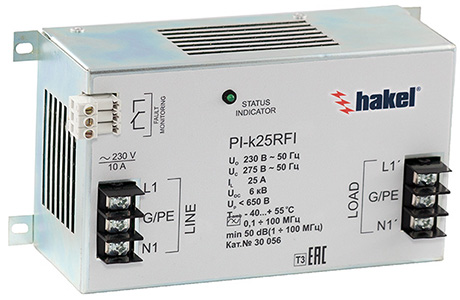

PI-k25 RFI

Однофазный помехоподавляющий фильтр со встроенным УЗИП класса III в полосе 0,1 до 100 MГц. IN=25 A.

   Помехоподавляющий фильтр PI-k25 RFI со встроенным УЗИП класса III, согласно ГОСТ Р 51992 (МЭК 61643-1-98), предназначен для высокоэффективной защиты чувствительного электронного оборудования от высокочастотных помех в полосе 0,1-100 МГц и импульсных перенапряжений в низковольтных силовых распределительных системах переменного/постоянного тока до 1000 В.
    Помехоподавляющие фильтры устанавливаются после УЗИП класса II в распределительные щиты непосредственно возле защищаемого оборудования.

PI-k25 RFI, ТУ 3428-002-79740390-2007 – однофазный помехоподавляющий фильтр с встроенным УЗИП класса III.

• Предназначен для высокоэффективной защиты оборудования в цепях L/PE, N/PE от высокочастотных помех в полосе 0,1-100 МГц  и импульсных перенапряжений.
 Выпускается на номинальный рабочий ток IN=25 A, номинальное рабочее напряжение UN= 6, 12, 24, 48, 60, 80, 110, 120, 130, 160, 230 В (AC/DC).
 В конструкции фильтра применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000.
 Встроенное УЗИП выполнено по четырехступенчатой схеме с использованием варисторов L/N, L/PE, N/PE.
• Визуальный контроль рабочего состояния устройства проводится с помощью индикатора зеленого цвета STATUS INDICATOR. В исправном состоянии индикатор светится.  Для удаленного контроля  устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации FAULT MONITORING.
 Фильтр  выполнен в металлическом корпусе и могут монтироваться с помощью винтов M4 на монтажную панель или с помощью специального кронштейна на DIN-рейку 35 мм.
 При заказе фильтра в комплекте с кронштейном для крепления на DIN-рейку 35 мм, необходимо указывать требуемое положение устройства по отношению к DIN-рейке – вертикальное (V) или горизонтальное (H) (например, при горизонтальном расположении - PI-k25 RFI/DIN/H или при вертикальном расположении - PI-k25 RFI/DIN/V).
 Вентиляционные отверстия в корпусе фильтра  во время работы должны быть всегда открыты.
• Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.

  При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.

Схемы:
принципиальная схема PI-k25 RFI
характеристика затухания PI-k25 RFI
визуальная и дистанционная сигнализация рабочего состояния PI-k25 RFI

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:
УЗИП и его параметры
применение помехоподавляющих фильтров с встроенными УЗИП класса III

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1

Технические характеристики
PI-k25 RFI
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
III
Вид защиты
L/N, L/PE, N/PE
Номинальное рабочее напряжение, UN
230 В AC
Макс. длительное рабочее напряжение, UC
275 В AC
Номинальный ток, IN
25 А
Номинальный разрядный ток L/N, L/PE, In(8/20)
3 кА
Испытательный импульс L/N, L/PE, N/PE, Uoc
6 кВ
Уровень напряжения защиты L/N, L/PE, N/PE при Uoc, Up
<650 В
Время срабатывания, tA
< 25 нсек
Номинал защитного предохранителя
25 A
Рабочая температура, υ
-40°C - +55°C
Степень защиты в соответствии с ГОСТ 14254
 IP 10
Монтаж
DIN-рейка 35 мм или М4
Cечение присоединяемых проводников
6-10 мм²
Материал корпуса
листовая сталь 0,8 мм
Cрок эксплуатации
не менее 10 лет
Асимметрическое затухание фильтра

в полосе 1-100 МГц
менее 50 дБ
в полосе 0,1-1 МГц
30-50 дБ
Постоянные фильтра

Сх
220 нФ+3*4,7 мкФ
Сy
2*47  нФ
L
2*1 мГн + 2*44 мГн
R
68 кОм
Рассевамая мощность при t=20°C
<29 Вт
Контакты дистанционной сигнализации

-электрическая прочность
3,75 кВэфф
-сопротивление изоляции
2 x 107 Ом
-макс. коммутируемый ток
~ 10 A
-макс. коммутируемое напряжение
~ 250 В
Масса
1140 гр.
Номер по каталогу
30 056
