PI-L16, PI-L32, PI-L63... Импульсные разделительные дроссели / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
PI-L16, PI-L32, PI-L63, PI-L80, PI-L120

Тип:
Импульсные разделительные дроссели

ТУ:


Краткое тех. описание:


Цена PI-L16, PI-L32, PI-L63...:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
Импульсные разделительные дроссели

PI-L16, PI-L32, PI-L63, PI-L80, PI-L120


 Габаритный чертеж PI-L16, PI-L32
 Габаритный чертеж PI-L16, PI-L32

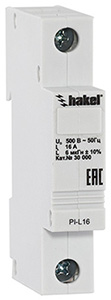

PI-L16

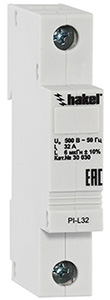

PI-L32


Габаритный чертеж PI-L63, PI-L80
 Габаритный чертеж PI-L63, PI-L80

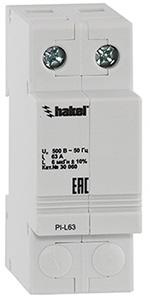

PI-L63

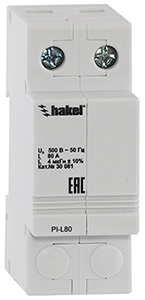

PI-L80


    Габаритный чертеж PI-L120

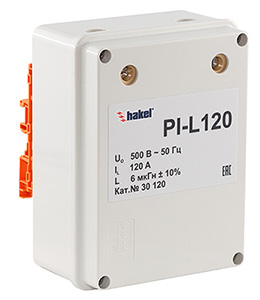

PI-L120

Для координации работы между УЗИП класса I и II, II и III на основе варисторов. UN = 500 B.  IN = 16, 32, 63, 80, 120 А. LN= 4, 6 мкГн.

Импульсные разделительные дроссели серии PI-L*, TУ 3428-002-79740390-2007  предназначены для координации работы между УЗИП класса I и УЗИП класса II (или УЗИП класса II и УЗИП класса III), выполненных на основе варисторов, в том случае, если расстояние между ними по кабелю электропитания составляет менее 10 метров.

Для координации работы между УЗИП, выполненных на основе разрядников и варисторов, используются импульсные разделительные дроссели серии PI-L*/15.

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Технические характеристики
PI-L16
PI-L32
PI-L63
PI-L80
PI-L120
Номинальное напряжение, UN
500 B
500 B
500 B
500 B
500 B
Номинальный ток, IN
16 A
 32 A
63 A
80 A
120 A
Индуктивность, LN
6 мкГн ±10%
6 мкГн ±10%
6 мкГн ±10%
4 мкГн ±10%
6 мкГн ±10%
Сопротивление постоянному току
< 0,01 Ом
< 0,01 Ом
< 0,01 Ом
< 0,001 Ом
< 0,001 Ом
Рабочая температура
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254
 IP 20
 IP 20
 IP 20
 IP 20
 IP 10
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников:





- жесткий одножильный
25 мм2
25 мм2
35 мм2
35 мм2
50 мм2
- гибкий множильный
16 мм2
16 мм2
25 мм2
25 мм2
35 мм2
Материал корпуса
 Polyamide PA6
 Polyamide PA6
 Polyamide PA6
Polyamide PA6
Polyamide PA6
Цвет
серый
серый
серый
серый
серый

Cрок эксплуатации

не менее 10 лет
не менее 10 лет
не менее 10 лет
не менее 10 лет
не менее 10 лет
Масса
141 гр.
157 гр.
360 гр.
360 гр.
1153 гр.
Номер по каталогу
30 000
30 030
30 060
30 081
30 120
