Наименование:
PROTECTOR MS FULL

Тип:
УЗИП класса III

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена PROTECTOR MS FULL:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса III

PROTECTOR MS FULL


PROTECTOR MS FULL

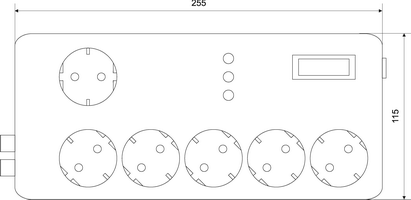

Габаритный чертеж PROTECTOR MS FULL


PROTECTOR MS FULL

Сетевой удлинитель с встроенными УЗИП класса III по сети питания UN=230 В, IN=16 A, УЗИП телефонной и коаксиальной линии 75 Ом.



    Устройство PROTECTOR MS FULL выполнено в виде сетевого удлинителя с 6-ю сетевыми розетками, подключаемых к распределительной сети с помощью 1,8 м кабеля. PROTECTOR MS FULL по сети питания соответствует УЗИП класса III, согласно ГОСТ Р 51992 (МЭК 61643-1-98). Предназначено для защиты оборудования  от остаточных бросков импульсных перенапряжений по сети питания, телефонной и коаксиальной линиям.   Устанавливаются после УЗИП класса II непосредственно возле защищаемого оборудования.


PROTECTOR MS FULL, ТУ 3428-002-79740390-2007 – комбинированное устройство включающее однофазное УЗИП класса III по сети питания, телефонной и коаксиальной 75 Ом линиям.

• Предназначено для защиты оборудования в цепях L/N, L/PE, N/PE  от остаточных бросков импульсных перенапряжений по сети питания и телефонной и коаксиальной 75 Ом линиям.
• Выполнено в виде сетевого удлинителя с 6-ю сетевыми розетками.
 Подключение к телефонной линии связи осуществляется посредством разъема RJ12.
 Подключение к коаксиальной линии осуществляется посредством TV-разъема.
• УЗИП по сети питания выпускается на номинальный рабочий ток IN=10 A, номинальное рабочее напряжение UN=230 В.
• Визуальный контроль рабочего состояния УЗИП по сети питания проводится с помощью индикатора зеленого цвета PROTECTED. В исправном состоянии индикатор светится.
• Визуальный контроль наличия напряжения в сети проводится с проводится с индикатора красного цвета POWER. Индикатор светится при наличии напряжения в сети.

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса III

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1

Технические характеристики
PROTECTOR MS FULL

по сети питания
по телефонной линии
по телевизионной линии
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
III
-
-
Вид защиты
L/N, L/PE, N/PE
линия/линия, линия/PE
линия/PE
Номинальное рабочее напряжение, UN
230 В
170 В
-
Макс. длительное рабочее напряжение, UC
275 В
204 В
72 В
Номинальный ток, IN
16 А
100 мА
0,5 А
Временное перенапряжение  UT, L/N
335 В/5 сек
-
-
Временное перенапряжение  UT, N/PE
1200B/200 мсек
-
-
Номинальный разрядный ток, In(8/20)
2,5 кА
1 кА линия/линия
5 кА линия/PE
Испытательный импульс, Uoc
5 кВ
-
1 кВ/мкс
Уровень напряжения защиты при Uoc, Up
<1500 В (L/N)
<300 В
<300 В
Время срабатывания L/N, tA
< 25 нсек
< 30 нсек
<100 нсек
Номинал защитного предохранителя
16 A
-
-
Рабочая температура, υ
-5°C - +40°C
Степень защиты в соответствии с ГОСТ 14254
 IP 20
Монтаж
сетевой удлинитель
RJ12
TV-разъем
Материал корпуса
Polyamide PA6
Цвет корпуса
белый
Cрок эксплуатации
не менее 10 лет
Масса
730 гр.
Номер по каталогу
47 006
