Наименование:
SPB */10 (A35**)
Тип:
УЗИП электрооборудования распределительных сетей до 1000 В
ТУ:
ТУ 3428-002-79740390-2007
Краткое тех. описание:
–
Цена SPB */10 (A35**):
Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
ОПН
0,4 кВ
SPB */10 (A35**)
|
|
|
|
|
Ограничители перенапряжений для монтажа на самонесущие изолированные провода. Uс=280, 440 В AC. Imax (8/20) = 20 кА. Предназначены для защиты ВЛИ 0,23 и 0,4 кВ.
|
|
|
|
Ограничители перенапряжений (ОПН) серии SPB соответствуют УЗИП класса II, согласно ГОСТ Р 51992-2011 (МЭК 61643-1:2005). ОПН устанавливаются на проводах воздушных линий электропередачи 0,4 кВ.
Выпускаются три типа ОПН данной серии:
- SPB */10 (PP**) для монтажа на шину;
- SPB */10 (AlFe**) для монтажа с помощью металлического зажима на неизолированные провода;
- SPB */10 (A35**) для монтажа с помощью прокалывающего зажима А35 (аналог ENSTO SL 9.22), снабженного болтами со срывной головкой, на самонесущие изолированные провода (СИП).

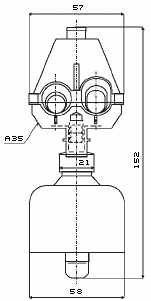

SPB */10 (A35**), ТУ 3428-002-79740390-2007 – серия УЗИП класса II на основе оксидно-цинковых варисторов для монтажа на самонесущие изолированные провода.
• При применении SPB */10(A35**) возможен его монтаж на провод, находящийся под напряжением, т.к. срывная головка изолирована от контактов зажима.
• Все ОПН серии SPB снабжаются терморасцепителями, которые срабатывают при повреждении (перегреве) варисторов.
• Индикация состояния расцепителя осуществляется с помощью откидывающейся во время срабатывания крышки красного цвета, расположенной на корпусе ОПН.
• Присоединение ОПН к заземляющему устройству осуществляется с помощью заземляющего 6 мм² кабеля длиной 65, 80 или 100 см.
• Длина и цвет заземляющего кабеля указывается в спецификации при заказе.
• Цвет кабеля черный или желто-зеленый.
|
|
|
Структура наименования SPB */10 (A35**):
SPB - серия УЗИП класса II на основе оксидно-цинковых варисторов;
* - максимальное длительное рабочее напряжение UC , 280 или 440 В АС;
10 - номинальный разрядный ток In(8/20), кА;
A35 - монтаж на СИП с помощью прокалывающего зажима А35;
** - длина заземляющего кабеля 68, 80, 100 см;
цв - цвет заземляющего кабеля -жз (желто-зеленый), ч (черный).
Пример: SPB 0,440/10 (A35 100 жз) - УЗИП класса II на основе оксидно-цинковых варисторов для монтажа на самонесущие изолированные провода с помощью прокалывающего зажима А35, максимальное длительное рабочее напряжение UC = 440 В АС, номинальный разрядный ток In(8/20) = 10 кА, устройство для защиты оборудования слаботочных цепей с номинальным током IN=100 мА, длина заземляющего кабеля 100 см, цвет заземляющего кабеля -жз (желто-зеленый).
|
|
|
|
|
схема электрическая принципиальная ОПН серии SPB
|
визуальная сигнализация ОПН серии SPB
|
|
|
|
|
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
|
|
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
|
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
|
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008
|
|
|
|
Теория и особенности применения:
|
|
|
|
ТЕХНИЧЕСКИЙ ЦИРКУЛЯР АССОЦИАЦИИ «РОСЭЛЕКТРОМОНТАЖ» № 30/2012 «О ВЫПОЛНЕНИИ МОЛНИЕЗАЩИТЫ И ЗАЗЕМЛЕНИЯ ВЛ И ВЛИ ДО 1 кВ»
- УЗИП на ВЛ и ВЛИ следует устанавливать во всех точках заземления PEN проводника.
- В обязательном порядке их следует устанавливать в начале и в конце каждой линии, на линейных ответвлениях и при переходе ВЛ или ВЛИ в кабельную линию. В данном случае кабельная линия или кабельная вставка сама является объектом защиты.
|
|
|
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H1
|
|
|
|
Технические характеристики
|
|
|
|
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
|
II
|
II
|
|
Вид защиты
|
|
|
|
Макс. длительное рабочее напряжение, UC
|
|
|
| Максимальный разрядный ток Imax(8/20) |
40 кА |
40 кА |
Номинальный разрядный ток In(8/20)
|
|
10 кА
|
|
Уровень напряжения защиты при Iimp, Up
|
<1,25 кВ
|
<1,85 кВ
|
|
Рабочая температура, υ
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Время срабатывания tA, L/N
|
< 25 нсек
|
< 25 нсек
|
|
Степень защиты в соответствии с ГОСТ 14254
|
IP 65
|
IP 65
|
|
Монтаж
|
монтаж на СИП с помощью прокалывающего зажима А35
|
монтаж на СИП с помощью прокалывающего зажима А35
|
|
Расположение
|
вертикальное расположение с максимальным отклонением ± 45o
|
вертикальное расположение с максимальным отклонением ± 45o
|
|
Длина заземляющего кабеля
|
65, 80 или 100 см
|
65, 80 или 100 см
|
|
Цвет заземляющего кабеля
|
|
черный или желто-зеленый
|
|
Cрок эксплуатации
|
100 000 ч
|
100 000 ч |
|
Масса
|
337 гр.
|
345 гр.
|
|
Номер по каталогу, длина и цвет заземляющего кабеля
|
|
|
|
100 см, желто-зеленый
|
90 156
|
90 150
|
|
100 см, черный
|
90 157
|
90 151
|
|
80 см, желто-зеленый
|
90 158
|
90 152
|
|
80 см, черный
|
90 159
|
90 153
|
|
|
90 160
|
90 154
|
|
65 см, черный
|
90 161
|
90 155
|
|
|
|
