Наименование:
ZS-1I, ZS-1P

Тип:
УЗИП класса III

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ZS-1I, ZS-1P:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса III

ZS-1I, ZS-1P





ZS-1P





 ZS-1I

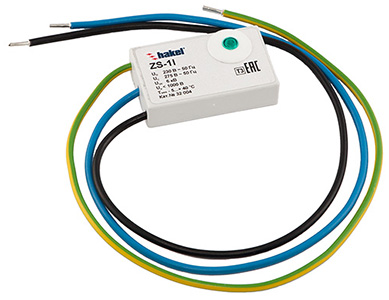

ZS-1I





Однофазные УЗИП класса III для установки в кабель-канал или распределительную коробку UN=230 В, IN=16 A.

    Устройства ZS-1I, ZS-1P выпускаются в корпусе для установки в кабель-канал или распределительную коробку. Соответствуют УЗИП класса III, согласно ГОСТ Р 51992 (МЭК 61643-1-98). Предназначены для защиты оборудования  от остаточных бросков импульсных перенапряжений по сети питания. Подключаются к сети с помощью гибких проводников и устанавливаются после УЗИП класса II непосредственно возле защищаемого оборудования.

ZS-1I, ТУ 3428-002-79740390-2007 – УЗИП класса III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначено для защиты оборудования в цепях L/N, L/PE, N/PE от остаточных бросков импульсных перенапряжений.
• Выпускается на номинальное рабочее напряжение UN=230 В.
• Применяется в сетях с системами заземления типа TN-C, TN-S.
• Визуальный контроль рабочего состояния проводится с помощью индикатора зеленого цвета. В исправном состоянии индикатор светится.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 10-15 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.

ZS-1P, ТУ 3428-002-79740390-2007 – УЗИП класса III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначено для защиты оборудования в цепях L/N, L/PE, N/PE от остаточных бросков импульсных перенапряжений.
• Выпускается на номинальное рабочее напряжение UN=230 В, .
• Применяется в сетях с системами заземления типа TN-C, TN-S, IT.
• Контроль рабочего состояния устройства проводится с помощью звукового сигнала.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 10-15 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.

    При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008

Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса III

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1

Технические характеристики
ZS-1I
ZS-1P
Класс УЗИП в соответствии с ГОСТ Р 51992-2002
III
III
Вид защиты
L/N, L/PE, N/PE
L1/PE, L2/PE
Номинальное рабочее напряжение, UN
230 В
230 В
Макс. длительное рабочее напряжение, UC
275 В
275 В
Временное перенапряжение,  UT
 335 В/5 сек (L/N)
335 В / 5 сек (L/N)
1200 В+Uo/0,2 сек (L/PE)
1200 В+Uo/0,2 сек (L/PE)

Номинальный разрядный ток, In(8/20)
3 кА (L/N)
3 кА (L1/PE)
3 кА (L/PE)
3 кА (L2/PE)
5 кА (N/PE)


Испытательный импульс, Uoc

6 кВ (L/N)
10 кВ (L1/PE)
6 кВ (L/PE)
10 кВ (L2/PE)
10 кВ (N/PE)


Уровень напряжения защиты при Uoc, Up


<1000 В (L/N)
<1200 В (L1/PE)
<1000 В (L/PE)
<1200 В (L2/PE)
<1200 В (N/PE)

Время срабатывания, tA


< 25 нсек (L/N)
< 25 нсек (L1/L2)
< 100 нсек (L/PE)
< 100 нсек (L1/PE)
< 100 нсек (N/PE)
< 100 нсек (L2/PE)
Номинал защитного предохранителя
16 A
16 A
Рабочая температура, υ
-5°C - +40°C
-5°C - +40°C
Рассевамая мощность при t=20°C
<0,5 Вт
<0,5 Вт
Степень защиты в соответствии с ГОСТ 14254
 IP 20
 IP 20
Монтаж
кабель-канал, распределительная коробка
кабель-канал, распределительная коробка
Cечение присоединяемых проводников
1,5 мм²
1,5 мм²
Материал корпуса
Polyamide PA6
 Polyamide PA6
Цвет корпуса
серый
серый
Cрок эксплуатации
не менее 10 лет
не менее 10 лет
Вес
20 гр.
30 гр.
Номер по каталогу
32 004
32 006
