ГИК 6/* Exi **2


Сделать заказ >>>

 Поиск в каталоге:

ГИК 6/* Exi **2 УЗИП систем передачи данных, управления, контроля и измерения / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ГИК 6/* Exi **2

Тип:
УЗИП систем передачи данных, управления, контроля и измерения

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ГИК 6/* Exi **2:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
ГИК Exi **2

ГИК 6/* Exi **2


ГИК 24/* Exi M2
 ГИК 6/* Exi M2
ГРОЗОСТОП® ГИК 6/* Eхi M2

 ГИК 6/* Eхi N2
ГРОЗОСТОП® ГИК 6/* Eхi N2

УЗИП в корпусе из нержавеющей стали с переходной гайкой. Количество защищаемых пар проводников 1. Iimp(10/350)=2 кА. UN=  6 В DC. IL=0.8, 2 A. Скорость передачи данных 1 Мбит/с.  Вид взрывозащиты искробезопасная цепь.

УЗИП серии  ГРОЗОСТОП® ГИК 6/* Eхi **2, ТУ 3428-002-79740390-2007 предназначены для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

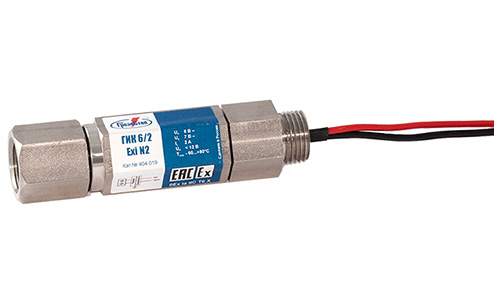

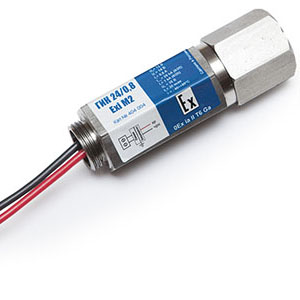

УЗИП серии ГРОЗОСТОП® ГИК 6/* Eхi **2, ТУ 3428-002-79740390-2007  в корпусе из нержавеющей стали с переходной гайкой.
- Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство вместо основного гермоввода.
- Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно  маркировке  взрывозащиты 0Ex ia IIC T6 X (в соответствии с ТР ТС  012/2011,  ГОСТ Р МЭК 60079-0 – 2011,  ГОСТ Р МЭК 60079-18 – 2008).
- Вид взрывозащиты искробезопасная цепь.
- Конструкция УЗИП предусматривает  его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 – 2.
- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm=1500 Вт.
- Выпускаются на номинальное рабочее напряжение UN=  6 В DC, максимальный ток IL=0.8, 2 А, вид резьбы М20х1,5 male/female - метрическая, NPT 1/2”-14 male/female - дюймовая.- Скорость передачи данных 1 Мбит/с.

Обеспечение взрывозащиты:
Взрывозащищенность устройств серии ГИК 6/* Exi **2 обеспечивается видом взрывозащиты  искробезопасность «ia» (для  уровня  взрывозащиты Ga электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ Р МЭК 60079-11-2010 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», а также выполнением требований ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно:
- при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1,5;
- при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1,0;
- оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ Р МЭК 60079-11 – 2010, должно быть снабжено оболочкой со степенью защиты не ниже IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529;
- изоляция между искробезопасной цепью и корпусом или заземленными частями электрооборудования должна выдерживать эффективное испытательное напряжение не менее 500 В;
- температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса  Т6 по ГОСТ Р МЭК 60079-0-2011 с учетом максимальной температуры окружающей среды.

Структура наименования ГРОЗОСТОП®  ГИК 6/* Exi **2:
ГИК  - устройство  для защиты оборудования слаботочных цепей,  размещено в корпусе из нержавеющей стали;
6 - номинальное рабочее напряжение UN= 6 В DC;
3 - максимальный ток IN=3 А;
Exi -вид взрывозащиты искробезопасная цепь;
**- вид резьбы M - метрическая, N - дюймовая
2 - корпус из нержавеющей стали с переходной гайкой.

Пример: ГРОЗОСТОП® ГИК 6/0,8 Exi M2 - УЗИП для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали с переходной гайкой, количество пар защищаемых проводников -1, номинальное рабочее напряжение UN= 6 В DC, максимальный ток IN= 0,8 А,  вид взрывозащиты искробезопасная цепь, резьба для подключения к полевому оборудованию метрическая М20х1,5 female.

Схемы:
схема электрическая принципиальная ГИК 6/* Exi **2
подключение УЗИП в корпусе с переходной гайкой к полевому оборудованию

Сертификаты:
cертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
Технический бюллетень TNP013 28.01.2014 г. Устройства защиты от импульсных перенапряжений для взрывоопасных зон.

Специальные условия безопасного применения «Х»:
Знак «Х» в маркировке взрывозащиты ГИК 6/* Exi **2 указывает:
- УЗИП выпускается с постоянно присоединенным  кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя;
- подключаемые к УЗИП Eхia-исполнения внешние электротехнические устройства должны иметь искробезопасные электрические цепи по ГОСТ Р МЭК 60079-11 – 2010, а их искробезопасные параметры должны соответствовать условиям применения УЗИП во взрывоопасной зоне.

 ГРОЗОСТОП® ГИК 6/* Exi **2 рекомендуется размещать:
- во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «ia»;
- в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах.

При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а так же защищенного кабеля и заземляющего проводника.

Подключение к шине заземления осуществляется с помощью соединительного проводника сечением 2,5 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину (максимально - 1 м).


Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики
ГИК 6/0,8 Exi M2
ГИК 6/2 Exi M2
ГИК 6/0,8 Exi N2
ГИК 6/2 Exi N2
Количество защищаемых пар

1

1
Маркировка взывозащиты по ТР ТС 012/2011
0Ex ia IIC T6 X
0Ex ia IIC T6 X
0Ex ia IIC T6 X
0Ex ia IIC T6 X
Номинальное рабочее напряжение AC/DC, UN
4/6 В
4/6 В
4/6 В
4/6 В
Максимальное длительное рабочее напряжение AC/DC, UC
5/7 В
5/7 В
5/7 В
5/7 В
Максимальный ток, IL
0,8 А
2 А
0,8 А
2 А
D1 Импульсный ток на линию  (10/350), Iimp
2 кА
2 кА
2 кА
2 кА
С2 Общий номинальный разрядный ток (8/20),In
15 кА
15 кА
15 кА
15 кА
С2 Номинальный разрядный ток на линию (8/20), In
7,5 кА
7,5 кА
7,5 кА
7,5 кА
С2 Уровень напряжения защиты линия-линия при In ,Up
<50 В
<55 В
<50 В
<55 В
С2 Уровень напряжения защиты линия-земля при In, Up
<8500 В
<1000 В
<850 В
<1000 В
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up
<10 В
<12 В
<10 В
<12 В
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up
<600 В
<700 В
<600 В
<700 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm
1500 Вт
1500 Вт
1500 Вт
1500 Вт
Время срабатывания, tA
< 30 нс
< 30 нс
< 30 нс
< 30 нс
Скорость передачи данных
1 Мбит/с
1 Мбит/с
1 Мбит/с
1 Мбит/с
Вносимая индуктивность, L
10 мкГн
10 мкГн
10 мкГн
10 мкГн
Паразитная емкость линия-линия, C
1,3 нФ
1,4 нФ
1,3 нФ
1,3 нФ
Вносимое сопротивление, R
2,2 Ом
0,5 Ом
2,2 Ом
0,5 Ом
Сопротивление изоляции «линия-земля»
> 500 B
> 500 B
> 500 B
> 500 B
Рабочая температура,υ
-60°C - +80°C
-60°C - +80°C
-60°C - +80°C
-60°C - +80°C
Степень защиты в соответствии с ГОСТ 14254
 IP 67
 IP 67
 IP 67
  IP 67
Резьба
М20х1,5 male/female
М20х1,5 male/female
NPT 1/2”-14 male/female
NPT 1/2”-14 male/female
Момент затяжки, Нм
10
10
10
10
Подключение вход/выход
клеммы/соединительные проводники
клеммы/соединительные проводники
клеммы/соединительные проводники
клеммы/соединительные проводники
Соединительные проводники:




- длина
200 мм
200 мм
200 мм
 200 мм
- сечение
2,5 мм²
2,5 мм²
2,5 мм²
2,5 мм²
Заземление
корпус
корпус
корпус
корпус
Материал корпуса
нержавеющая сталь
 нержавеющая сталь
нержавеющая сталь
нержавеющая сталь
Цвет корпуса
натуральный
натуральный
натуральный
натуральный
Категория в соответствии с ГОСТ Р 54986-2012
A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Масса
203 г
203 г
203 г
203 г
Номер по каталогу
404 016
404 017
404 018
404 019
