Наименование:
ГИР */485
Тип:
УЗИП серий ГИР
ТУ:
ТУ 3428-002-79740390-2007
Краткое тех. описание:
–
Цена ГИР */485:
Уточняйте по телефону или через обратную связь.
Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП
серий ГИР
ГИР */485
|
|
|
| УЗИП в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. Uo= 6 В DC. IL=100 мА. ITotal(8/20)=10 кА. Скорость передачи данных 10 Мбит/с. Предназначены для защиты линий последовательного интерфейса RS-485. |
| |
|
УЗИП серии ГИР */485, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП серии ГИР */485, ТУ 3428-002-79740390-2007 размещены в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20)=5 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение Uo= 6 В DC, номинальный ток IL=100 мА.
- Способны пропускать суммарный ток ITotal (8/20)=10 кА, ITotal (10/350)=1 кА.
- Скорость передачи данных 10 Мбит/с.
|
|
|
Структура наименования ГИР */485:
ГИР - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.7 мм для крепления на DIN-рейку 35 мм;
* - количество защищаемых пар проводников - 1, 2;
485 - устройство для защиты оборудования от заноса высокого потенциала со стороны RS-485 с номинальным рабочим напряжением Uо= 6 В DC, номинальным током IL=100 мА, скоростью передачи данных 10 Мбит/с.
L - первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=20 кА.

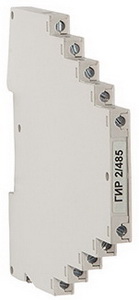

Пример: ГИР 2/485 -УЗИП для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.7 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников -2, номинальное рабочее напряжение Uo= 6 В DC, номинальный ток IL=100 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с ITotal (8/20)=10 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт. Применяются для защиты оборудования от заноса высокого потенциала со стороны линий RS-485.
|
|
|
|
|
схема электрическая принципиальная ГИР 1/485
|
схема электрическая принципиальная ГИР 2/485
|
|
|
|
| Сертификаты: |
|
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
|
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
|
| сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008) |
|
|
|
Теория и особенности применения:
|
|
|
Защита оборудования от перенапряжений со стороны портов RS-485
|
| |
Дополнительные принадлежности:
|
прибор для диагностики УЗИП TESTER H2
|
|
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
|
клеммная коробка HAKELBOX-6-S
|
|
|
|
Технические характеристики
|
|
ГИР 1/485
|
ГИР 2/485
|
|
Количество защищаемых пар
|
|
1
|
2
|
|
Номинальное рабочее напряжение DC, линия/линия
|
Uo
|
6 В
|
|
|
Макс. длительное рабочее напряжение DC, линия/линия
|
UC
|
7 В
|
7 В
|
|
|
IL
|
100 мА
|
|
|
Устойчивость к переменному току, 50 Гц, линия/PE
|
|
5 А |
5 А |
|
D1 Импульсный ток (10/350), линия/линия, линия/PE
|
|
500 А |
500 А |
|
D1 Суммарный импульсный ток (10/350),линия+линия/PE
|
ITotal
|
1 кА
|
|
|
С2 Импульсный ток (8/20), линия/линия,линия/PE
|
|
5 кА
|
5 кА
|
C2 Суммарный импульсный ток (8/20),линия+линия/PE
|
ITotal
|
10 кА
|
|
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс , линия/линия
|
|
|
|
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс , линия/PE
|
|
<500 В
|
<500 В
|
|
Уровень напряжения защиты при D1,линия/PE
|
|
<100 В
|
|
Уровень напряжения защиты при С2, линия/линия
|
|
|
|
|
Уровень напряжения защиты при С2, линия/PE
|
|
<120 В
|
<120 В
|
Время срабатывания, линия/линия
|
tA
|
|
|
|
Время срабатывания, линия/PE
|
|
< 100 нc
|
< 100 нc
|
|
Скорость передачи данных
|
|
10 Мбит/с
|
|
|
Вносимое сопротивление на линию
|
R
|
1.5 Ом
|
|
|
Паразитная емкость
|
С
|
1.5 нФ
|
|
|
Рабочая температура
|
υ
|
-40°C - +80°C
|
-40°C - +80°C
|
|
Степень защиты в соответствии с ГОСТ 14254
|
|
IP20
|
IP20
|
|
Монтаж
|
|
DIN-рейка 35 мм
|
DIN-рейка 35 мм
|
|
Cечение присоединяемых проводников
|
|
0.25-2.5 мм²
|
|
|
Материал корпуса
|
|
Polyamide PA6
|
Polyamide PA6
|
|
Цвет корпуса
|
|
серый
|
|
|
Категория в соответствии с ГОСТ Р 54986-2012
|
|
A2, B2, C2, C3, D1
|
A2, B2, C2, C3, D1
|
|
Масса
|
|
60 гр.
|
|
|
Номер по каталогу
|
|
406 030 |
406 031
|
|
|
