ГИР *И 24/90/0.5 Р


Сделать заказ >>>

 Поиск в каталоге:

ГИР *И 24/90/0.5 Р УЗИП серий ГИР / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ГИР *И 24/90/0.5 Р

Тип:
УЗИП серий ГИР

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ГИР *И 24/90/0.5 Р:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
УЗИП серий ГИР

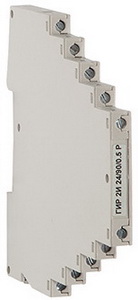

ГИР *И 24/90/0.5 Р







УЗИП в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. Uo= 24 В DC. IL=0.5 А. ITotal(8/20)=10 кА. Скорость передачи данных 1 Мбит/с. Предназначены для защиты от перенапряжений изолированного от земли оборудования. Возможность подключения экрана кабеля через газонаполненный разрядник.

УЗИП серии  ГИР *И 24/90/0.5 Р, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

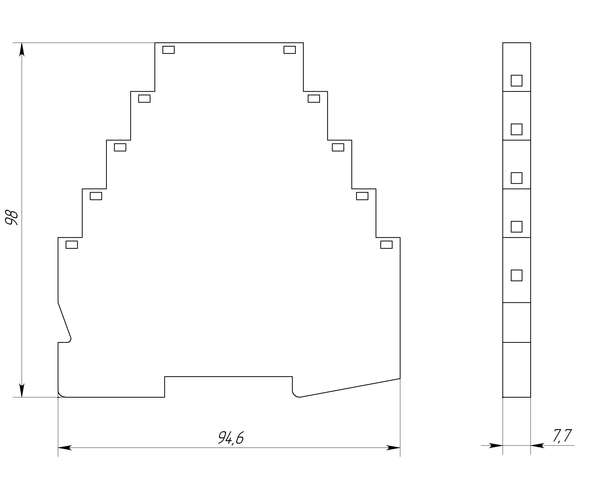

УЗИП серии ГИР *И 24/90/0.5 Р, ТУ 3428-002-79740390-2007 размещены в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм.
- Первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20)=5 кА, вторая на TVS-диодах с Рppm=1500 Вт.
- Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение Uo= 24 В DC, номинальный ток IL=0.5 А.
- Способны пропускать суммарный ток ITotal (8/20)=10 кА, ITotal (10/350)=1 кА.
- Скорость передачи данных 1 Мбит/с.
- Возможность подключения экрана кабеля (С) к системе уравнивания потенциалов через газонаполненный разрядник.
- Уравнивание потенциалов линий передачи данных и земли происходит относительно потенциала экрана кабеля (С).

Структура наименования ГИР *И **/***/0.5 Р:
ГИР - устройство  для защиты оборудования слаботочных цепей,  размещено в корпусе толщиной 7.7 мм для крепления на DIN-рейку 35 мм;
* - количество защищаемых пар проводников - 1, 2;
И - схема защиты при которой вторая ступень защиты изолированна от земли;
** - номинальное рабочее напряжение линия-линия Uo= 24 В DC;
*** - статическое напряжение пробоя разрядника линия-экран U=90 В DC;
0.5 - номинальный ток IL=0.5 A;
Р - экран кабеля подключается через газонаполненный разрядник.


Схемы:
схема электрическая принципиальная ГИР 1И 24/90/0.5 Р
схема электрическая принципиальная ГИР 2И 24/90/0.5 Р


Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
УЗИП и его параметры

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики

ГИР 1И 24/90/0.5 Р
ГИР 2И 24/90/0.5 Р
Количество защищаемых пар

1
2
Номинальное рабочее напряжение DC, линия/линия
Uo
24 В
24 В
Макс. длительное рабочее напряжение DC/AC, линия/линия
UC
30/20 В
30/20 В
Макс. длительное рабочее напряжение DC/AC, линия/С
UC
70/50 В
70/50 В
Статическое напряжение пробоя разрядника  линия-экран (при скорости нарастания 100 В/с)

90 В ± 20%
90 В ± 20%
Номинальный ток
IL
0.5 А
0.5 А
Устойчивость к переменному току, 50 Гц, линия/PE

5 А 5 А
D1 Импульсный ток (10/350), линия/линия, линия/PE
Iimp
500 А 500 А
D1 Суммарный импульсный ток (10/350),линия+линия/PE
ITotal
1 кА
1 кА
С2 Импульсный ток (8/20), линия/линия,линия/PE
In
5 кА
5 кА
C2 Суммарный импульсный ток (8/20),линия+линия/PE
ITotal
10 кА
10 кА
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/линия
Up
<40 В
<40 В
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/PE
Up
<700 В
<700 В
Уровень напряжения защиты  при D1,линия/линия
Up
<30 В
<30 В
Уровень напряжения защиты  при D1,линия/PE
Up
<180 В
<180 В
Уровень напряжения защиты при С2, линия/линия
Up
<50 В
<50 В
Уровень напряжения защиты при С2, линия/PE
Up
<400 В
<400 В
Время срабатывания, линия/линия
tA
< 0.5 нc
< 0.5 нc
Время срабатывания, линия/PE
tA
< 100 нc
< 100 нc
Скорость передачи данных

1 Мбит/с
1 Мбит/с
Вносимое сопротивление на линию
R
1.5 Ом
1.5 Ом
Рабочая температура
υ
-40°C - +80°C
-40°C - +80°C
Степень защиты в соответствии с ГОСТ 14254

 IP20
 IP20
Монтаж

DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников

0.25-2.5 мм²
0.25-2.5 мм²
Материал корпуса

 Polyamide PA6
 Polyamide PA6
Цвет корпуса

серый
серый
Категория в соответствии с ГОСТ Р 54986-2012

 A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Масса

60 гр.
68 гр.
Номер по каталогу

406 039
406 040
