Наименование:
ГРОЗОСТОП ГИК 24/3 Exi+m **

Тип:
УЗИП систем передачи данных, управления, контроля и измерения

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ГРОЗОСТОП ГИК 24/3 Exi+m **:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения
ГИК Exi+m **

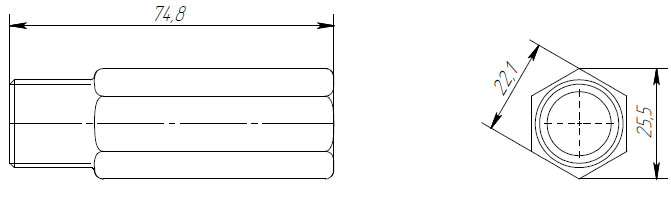

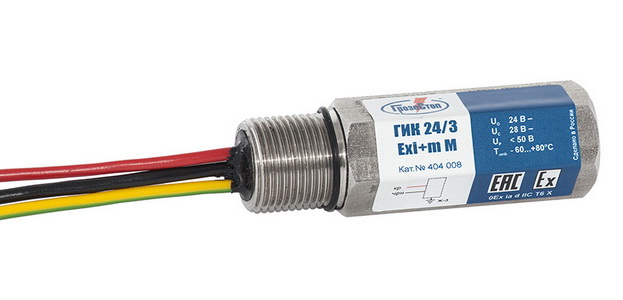

ГРОЗОСТОП® ГИК 24/3 Exi+m **




ГРОЗОСТОП® ГИК 24/3 Exi+m **

УЗИП в корпусе из нержавеющей стали. Количество защищаемых пар проводников 1. Iimp(10/350)=2 кА. UN=  24 В DC. IL=3 A. Скорость передачи данных 1 Мбит/с.  Вид взрывозащиты искробезопасная цепь и герметизация компаундом.

УЗИП серии  ГРОЗОСТОП® ГИК 24/3 Eхi+m **, ТУ 3428-002-79740390-2007 предназначены для защиты полевого оборудования распределенных сетей аппаратуры промышленной автоматизации от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок в пределах 0А(В) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии ГРОЗОСТОП® ГИК 24/3 Eхi+m **, ТУ 3428-002-79740390-2007  в корпусе из нержавеющей стали .
- Выполнено из устойчивой к коррозии нержавеющей стали и ввинчивается в технологическое полевое устройство в дополнительный гермоввод.
- Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно  маркировке  взрывозащиты 0Ex ia ma IIC T6 X (в соответствии с ТР ТС  012/2011,  ГОСТ Р МЭК 60079-0 – 2011,  ГОСТ Р МЭК 60079-18 – 2008).
- Вид взрывозащиты искробезопасная цепь и герметизация компаундом.
- Конструкция УЗИП предусматривает  его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных зонах классов 1 – 2.
- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm=1500 Вт.
- Выпускаются на номинальное рабочее напряжение UN=  24 В DC, максимальный ток IL=3, вид резьбы М20х1,5 male - метрическая, NPT 1/2”-14 male - дюймовая.- Скорость передачи данных 1 Мбит/с.

Обеспечение взрывозащиты:
Взрывозащищенность устройств серии ГИК 24/3 Exi+m ** обеспечивается видом взрывозащиты  искробезопаcная цепь «ia» и герметизация компаундом с уровнем взрывозащиты «ma» (для  уровня  взрывозащиты Ga электрооборудования группы II) по ТР ТС 012/2011 (ГОСТ Р МЭК 60079-11-2010 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», ГОСТ Р МЭК 60079-18-2008 «Взрывоопасные среды. Часть 18. Оборудование с взрывозащитой вида «герметизация компаундом «m», а также выполнением требований ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно:
- при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1,5;
- при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1,0;
- оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ Р МЭК 60079-11 – 2010, должно быть снабжено оболочкой со степенью защиты не ниже IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529;
- изоляция между искробезопасной цепью и корпусом или заземленными частями электрооборудования должна выдерживать эффективное испытательное напряжение не менее 500 В;
- пространство между электрическими элементами и оболочкой залито теплостойким компаундом, обеспечивая заполнение внутренних полостей оболочки с отсутствием воздушных полостей, трещин, отслоений;
- постоянно подсоединенный кабель введен в оболочку и залит компаундом на глубину ≥ 20 мм;
- температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса  Т6 по ГОСТ Р МЭК 60079-0-2011 с учетом максимальной температуры окружающей среды.


Структура наименования ГРОЗОСТОП® ГИК 24/3 Exi+m **:
ГИК  - устройство  для защиты оборудования слаботочных цепей,  размещено в корпусе из нержавеющей стали;
 24 - номинальное рабочее напряжение UN= 24 В DC;
3 - максимальный ток IL=3;
Exi+m -вид взрывозащиты искробезопасная цепь и герметизация компаундом;
**- вид резьбы M - метрическая, N - дюймовая.

Пример: ГРОЗОСТОП® ГИК 24/3 Exi+m M - УЗИП для защиты оборудования слаботочных цепей в корпусе из нержавеющей стали, количество пар защищаемых проводников -1, номинальное рабочее напряжение UN= 24 В DC, максимальный ток IL=3,  вид взрывозащиты искробезопасная цепь и герметизация компаундом, резьба для подключения к полевому оборудованию метрическая М20х1,5 male.

Схемы:
схема электрическая принципиальная ГИК 24/3 Exi+m **
подключение УЗИП в корпусе с резьбой к полевому оборудованию

Сертификаты:
cертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
сертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для систем телекоммуникации и сигнализации (информационных систем)
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008)

Теория и особенности применения:
Технический бюллетень TNP013 28.01.2014 г. Устройства защиты от импульсных перенапряжений для взрывоопасных зон.

Специальные условия безопасного применения «Х»:
Знак «Х» в маркировке взрывозащиты ГИК 24/3 Exi+m ** указывает:
- УЗИП выпускается с постоянно присоединенным  кабелем. Подключение свободного конца кабеля должно проводиться в соответствии с требованиями производителя;
- подключаемые к УЗИП Eхia-исполнения внешние электротехнические устройства должны иметь искробезопасные электрические цепи по ГОСТ Р МЭК 60079-11 – 2010, а их искробезопасные параметры должны соответствовать условиям применения УЗИП во взрывоопасной зоне.


 ГРОЗОСТОП® ГИК 24/3 Exi+m ** рекомендуется размещать:
- во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «m»;
- во взрывоопасной зоне классов 1 и 2 для защиты оконечных полевых устройств Ex c взрывозащитой вида «ia» ;
- в ЩЗИП®-ТМ во взрывоопасных и взрывобезопасных зонах.

При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а так же защищенного кабеля и заземляющего проводника.

Подключение к шине заземления осуществляется с помощью соединительного проводника сечением 2,5 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину (максимально - 1 м).


Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H2
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S

Технические характеристики
ГИК 24/3 Exi+m M
ГИК 24/3 Exi+m N
Количество защищаемых пар

1
Маркировка взывозащиты по ТР ТС 012/2011
0Ex ia ma IIC T6 X
0Ex ia ma IIC T6 X
Номинальное рабочее напряжение AC/DC, UN
17/24 В
17/24 В
Максимальное длительное рабочее напряжение AC/DC, UC
20/28 В
20/28 В
Максимальный ток, IL
3 А
3 А
D1 Импульсный ток на линию  (10/350),Iimp
2 кА
2 кА
С2 Общий номинальный разрядный ток (8/20), In
15 кА
15 кА
С2 Номинальный разрядный ток на линию (8/20), In
7,5 кА
7,5 кА
С2 Уровень напряжения защиты линия-линия при In , Up
<58 В
<58 В
С2 Уровень напряжения защиты линия-земля при In, Up
<1700 В
<1700 В
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up
<50 В
<50 В
С3 Уровень напряжения защиты линия-земля при 1 кВ/мкс, Up
<1200 В
<1200 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами,Рppm
1500 Вт
1500 Вт
Время срабатывания, tA
< 30 нс
< 30 нс
Скорость передачи данных
1 Мбит/с
1 Мбит/с
Вносимая индуктивность, L
10 мкГн
10 мкГн
Паразитная емкость линия-линия, C
1,4 нФ
1,4 нФ
Вносимое сопротивление, R
0 Ом
0 Ом
Сопротивление изоляции «линия-земля»
> 500 B
> 500 B
Рабочая температура, υ
-60°C - +80°C
-60°C - +80°C
Степень защиты в соответствии с ГОСТ 14254
 IP 67
 IP 67
Резьба
М20х1,5 male
NPT 1/2”-14 male
 Момент затяжки, Нм
10
10
Соединительные проводники:


- длина
200 мм
200 мм
- сечение
2,5 мм²
2,5 мм²
Заземление
ж-з проводник
ж-з проводник
Материал корпуса
нержавеющая сталь
 нержавеющая сталь
Цвет корпуса
натуральный
натуральный
Категория в соответствии с ГОСТ Р 54986-2012
A2, B2, C2, C3, D1
 A2, B2, C2, C3, D1
Масса
174 г
174 г
Номер по каталогу
404 008
404 009
