ГСВ 123-230/25 3+0 (С) УЗИП класса I+II+III / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:

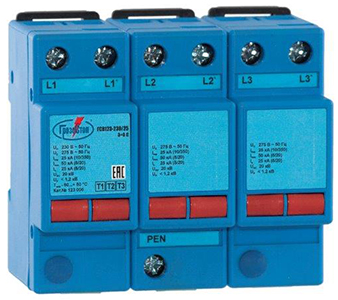

ГСВ 123-230/25 3+0 (С)

Тип:
УЗИП класса I+II+III

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ГСВ 123-230/25 3+0 (С):
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса I+II+III

ГСВ 123-230/25 3+0 (С)











Трехполюсные УЗИП класса испытаний I,II,III ограничивающего типа для сетей с системой заземления типа TN-C. Uo = 230/380 В 50 Гц. Iimp(10/350)= 25 кА.

Устройства серии ГРОЗОСТОП® ГСВ123-230/25 3+0 (С) по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ Р 51992-2011, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.


ГРОЗОСТОП® ГСВ123-230/25 3+0 (С), ТУ 3428-002-79740390-2007 – серия трехполюсных УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
 Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.
• Способны отводить импульсы тока Iimp (10/350)= 25 кА.
• Обеспечивают уровень напряжения защиты при Uoc Up<900 В.
• Работают в температурном диапазоне -60°C...+80°C.
• Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.
 Для удаленного контроля ГРОЗОСТОП® ГСВ123-230/25 3+0 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Структура наименования ГРОЗОСТОП®  ГСВ123-230/25 3+0 (С) :

ГСВ - серия устройств  для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
123- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
* -  номинальное напряжение системы, Uо AC;
** -  импульсный ток, Iimp(10/350);
3+0 -количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.

Пример: ГРОЗОСТОП® ГСВ123-230/25 3+0 С  - УЗИП для защиты  оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ Р 51992, Uо=230 В АС, Iimp(10/350)=25 кА, три полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.

Схемы:
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ123-230/25 3+0 С
схемы подключения УЗИП серии ГРОЗОСТОП ® ГСВ123-230/25 3+0 С к трехфазной сети с системой заземления типа TN-С

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008


Теория и особенности применения:
УЗИП и его параметры

Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S




Технические характеристики
ГСВ123-230/25 3+0 С

ГСВ123-230/25 3+0
Количество полюсов
3
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
I, II, III
Вид защиты
L/PEN
Номинальное напряжение системы / 50 Гц, Uо
230/380 В
Максимальное длительное рабочее напряжение / 50 Гц, UC
275 B
Импульсный ток для 1 полюса, Iimp(10/350)
25 кА
Коммутируемый заряд для 1 полюса, Q
12,5 A×сек
Удельная энергия для 1 полюса, W/R
156 кДж/Ом
Суммарный импульсный ток  ITotal(10/350)
75 кА
Максимальный разрядный ток для 1 полюса, Imax(8/20)
50 кА
Номинальный разрядный ток для 1 полюса, In(8/20)
25 кА
Испытательный импульс для 1 полюса, Uoc(1,2/50)
20 кВ
Уровень напряжения защиты при Iimp, Up
<1,2 кВ
Уровень напряжения защиты при Uoc, Up
<900 В
Временное перенапряжение,  UT
335 В/5 сек
Номинал защитного предохранителя
315 A  gG
Номинал защитного предохранителя при "V" - соединении
125 A  gG
Допустимый ток короткого замыкания, Ip
80 кА
Рабочая температура, υ
-60°C...+80°C
Время срабатывания, tA
< 25 нсек
Степень защиты в соответствии с ГОСТ 14254
 IP20
Монтаж
DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения
50 мм²
Материал корпуса
 Polyamide PA6
Cрок эксплуатации
не менее 10 лет
Контакты дистанционной сигнализации

-электрическая прочность
3,75 кВэфф
-сопротивление изоляции
2 x 107 Ом
-макс. коммутируемый ток
~ 0,5 A
-макс. коммутируемое напряжение
 ~ 250 В
Масса
900 гр.
Номер по каталогу
123 006

123 007
