ГСД3-230/TNS/(**) УЗИП класса III / Уcтройства защиты / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ГСД3-230/TNS/(**)

Тип:
УЗИП класса III

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ГСД3-230/TNS/(**):
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса III

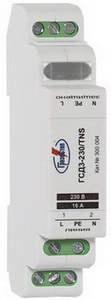

ГСД3-230/TNS/(**)






Габаритный чертеж DTR */**/1500




Двухполюсные УЗИП класса испытаний III комбинированного типа, применяются для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока. Uo = 230/325 В AC/DC. In (8/20)= 3 кА.

Устройства серии ГРОЗОСТОП® ГСД3-230/TNS  испытаны в соответствии с классом испытаний III, согласно ГОСТ Р 51992-2011.  Устанавливаются  после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей  от остаточных бросков импульсных перенапряжений.

ГРОЗОСТОП® ГСД3-230/TNS/(**), ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначены для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока от противофазных и синфазных перенапряжений в цепях L/N, L(N)/PE, L-/L+, L-(+)/PE.
 Выпускаются на номинальное рабочее напряжение системы Uо= 230/325 В AC/DC.
• Применяются в сетях переменного тока с системами заземления типа TN-S и TN-C система b, TN-S система а в сетях постоянного тока.
• Для цепей, где по условиям эксплуатации недопустимо наличие токов утечки применяется ГСД3-230/TNS КЦ.
 Возможно параллельное и последовательное подключение к защищаемой сети.
• Способны отводить импульсы тока In(8/20) = 3 кА, Uoc(1.2/50)= 6 кВ.
 Для удаленного контроля серия ГСД3-230/TNS cнабжена “сухими” контактами дистанционной сигнализации.
• Визуальный контроль рабочего состояния ГСД3-230/TNS проводится с помощью светодиода зеленого цвета. В исправном состоянии светодиод светится, в аварийном - нет. ГСД3-230/TNS КЦ не имеет визуальной сигнализации работоспособного состояния.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.

Структура наименования ГРОЗОСТОП®  ГСД3-230/TNS/**:

ГСД - серия устройств  для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
3- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
230 -  номинальное напряжение системы, Uо AC;
TNS -  тип системы заземления;
** - дополнительные модификации УЗИП:
     - КЦ - исключена визуальная сигнализация для уменьшения токов утечки.

Пример: ГРОЗОСТОП® ГСД3-230/TNS   - УЗИП для защиты  оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ Р 51992, Uо=230 В АС, тип системы заземления TN-S.

Схемы:
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСД3-230/TNS
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСД3-230/TNS/КЦ
схема подключения УЗИП серии ГРОЗОСТОП ® ГСД3-230/TNS (*) к однофазной сети с системой заземления типа TN-S
схема подключения УЗИП серии ГРОЗОСТОП ® ГСД3-230/TNS (*) к сети постоянного тока с системой заземления типа TN-S система а
схема подключения УЗИП серии ГРОЗОСТОП ® ГСД3-230/TNS (*) к сети постоянного тока с системой заземления типа TN-C система b

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008


Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса III
Для цепей, где по условиям эксплуатации недопустимо наличие токов утечки применяется ГСД3-230/TNS/КЦ.
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.


Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S




Технические характеристики
ГСД3-230/TNS
ГСД3-230/TNS/КЦ
Количество полюсов
2
2
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
III
III
Вид защиты
L/N, L(N)/PE, L-/L+, L-(+)/PE
L/N, L(N)/PE, L-/L+, L-(+)/PE
Номинальное напряжение системы AC/DC, Uо
230/325 В
230/325 В
Максимальное длительное рабочее напряжение AC/DC, UC
275/360 B
275/360 B
Максимальный разрядный ток L/N, L(N)/PE, Imax(8/20)
6 кА
6 кА
Номинальный разрядный ток L/N, L(N)/PE, In(8/20)
3 кА
3 кА
Испытательный импульс L/N, L(N)/PE, Uoc(1,2/50)
6 кВ
6 кВ
Уровень напряжения защиты L/N, L(N)/PE при Uoc, Up
<1,1 кВ
<1,1 кВ
Ток утечки светодиодной сигнализации L/PE
<1 мА
-
Номинал защитного предохранителя при параллельном подключении
25 A  gG
25 A  gG
Номинал защитного предохранителя при последовательном подключении
16 A  gG
16 A  gG
Рабочая температура, υ
-40°C...+80°C
-40°C...+80°C
Время срабатывания L/N, tA
< 25 нсек
< 25 нсек
Время срабатывания L(N)/PE, tA
< 100 нсек
< 100 нсек
Степень защиты в соответствии с ГОСТ 14254
 IP20
IP20
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников

- жесткий одножильный
0.25-2.5 мм²
0.25-2.5 мм²
- гибкий множильный
0.25-1.5 мм²
0.25-1.5 мм²
Материал корпуса
Polyamide PA6
Polyamide PA6
Cрок эксплуатации
не менее 10 лет
не менее 10 лет
Контакты дистанционной сигнализации


-макс. коммутируемый ток АС
3 A
3 A
-макс. коммутируемое напряжение АС
250 В
250 В
Масса
57 гр.
57 гр.
Номер по каталогу
300 004
300 024
