Наименование:
ГСК3-230/** 1+1

Тип:
УЗИП класса III

ТУ:
ТУ 3428-002-79740390-2007

Краткое тех. описание:


Цена ГСК3-230/** 1+1:
Уточняйте по телефону или через обратную связь.

Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В
УЗИП класса III

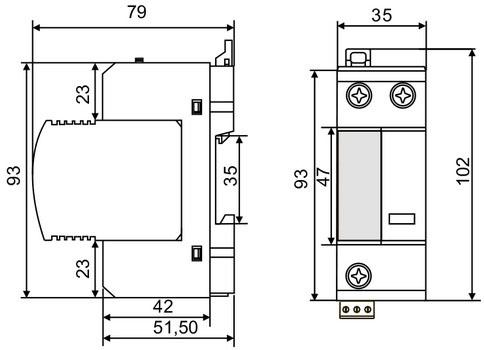

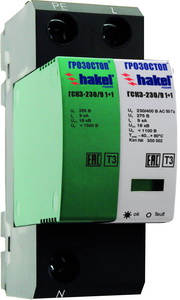

ГСК3-230/** 1+1



ГСК3-230/* 1+1



ГСК3-230/* 1+1



Двухполюсные УЗИП класса испытаний III комбинированного типа для сетей с системой заземления типа TN-S, TT. Uo = 230/325 В АС/DC. In(8/20)= 3, 9 кА. Выполнены по схеме для защиты от поперечных перенапряжений в цепях "провод - провод".

Устройства серии ГРОЗОСТОП® ГСК3-230/** 1+1 испытаны в соответствии с классом испытаний III, согласно ГОСТ Р 51992-2011.  Устанавливаются  после УЗИП класса II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначены для защиты конечных потребителей  от остаточных бросков импульсных перенапряжений.

ГРОЗОСТОП® ГСК3-230/** 1+1, ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Предназначены для защиты фазного  и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях  L/N, N/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока .
• Состоят из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока In(8/20) = 3, 9 кА, Uoc(1.2/50)= 6, 18 кВ.
 Выпускаются на номинальное рабочее напряжение системы Uо= 230/325 В AC/DC
• Применяются в сетях с системами заземления типа TN-S, TT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикатор светится, в аварийном - нет.
• Защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса III. При соблюдении этого правила амплитуда перенапряжения на защищаемом оборудовании не будет превышать 900 В.

Структура наименования ГРОЗОСТОП®  ГСК3-230/** 1+1:

ГСК - серия устройств  для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
3- класс испытаний УЗИП в соответствии с ГОСТ Р 51992;
230 -  номинальное напряжение системы, Uо AC;
** -  номинальный разрядный ток, In(8/20);
1+1 -количество полюсов и схема подключения УЗИП.

Пример: ГРОЗОСТОП® ГСК3-230/9 1+1   - УЗИП для защиты  оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ Р 51992, Uо=230 В АС, In(8/20)=9 кА, два полюса, схема включения для защиты от поперечных перенапряжений.

Схемы:
схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСК3-230/** 1+1
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК3-230/** 1+1 к однофазной сети с системой заземления типа TN-S
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК3-230/** 1+1 к однофазной сети с системой заземления типа TТ

Сертификаты:
cертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
разрешение Федеральной службы по экологическому, технологическому и атомному надзору
cертификат соответствия системы добровольной сертификации ГАЗПРОМСЕРТ устройств защиты от импульсных перенапряжений для низковольтных силовых распределительных систем I, I+II, I+II+III, II, III классов испытаний
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2006
сертификат соответствия системы менеджмента качества требованиям ИСО 9001:2008
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2008


Теория и особенности применения:
УЗИП и его параметры
применение УЗИП класса III
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.


Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1
прибор для диагностики УЗИП TESTER H4 GIGATEST pro
клеммная коробка HAKELBOX-6-S




Технические характеристики
ГСК3-230/3 1+1
ГСК3-230/9 1+1
Количество полюсов
2
2
Класс испытаний УЗИП в соответствии с ГОСТ Р 51992-2011
III
III
Вид защиты
L/N, N/PE
L/N, N/PE
Номинальное напряжение системы , Uо
230/325 В AC/DC
230/325 В AC/DC
Максимальное длительное рабочее напряжение / 50 Гц, UC
275/385 B AC/DC
275/385 B AC/DC
Номинальный разрядный ток L/N, In(8/20)
3 кА
9 кА
Номинальный разрядный ток N/PE, In(8/20)
3 кА
9 кА
Испытательный импульс L/N, Uoc(1,2/50)
6 кВ
18 кВ
Испытательный импульс N/PE, Uoc(1,2/50)
6 кВ
18 кВ
Уровень напряжения защиты L/N приUoc, Up
<1,0 кВ
<1,1 кВ
Уровень напряжения защиты L/N-PE при Uoc, Up
<1,5 кВ
<1,5 кВ
Временное перенапряжение L/N,  UT
335 В/5 сек
335 В/5 сек
Временное перенапряжение L/N-PE,  UT
400 В/5 сек
400 В/5 сек
Временное перенапряжение L+N/PE,  UT
1200 В + Uo/0,2 сек
1200 В + Uo/0,2 сек
Номинал защитного предохранителя
25 A  gG
25 A  gG
Допустимый ток короткого замыкания, Ip
6 кА
6 кА
Рабочая температура, υ
-40°C...+80°C
-40°C...+80°C
Время срабатывания L/N, tA
< 25 нсек
< 25 нсек
Время срабатывания N/PE, tA
< 100 нсек
< 100 нсек
Степень защиты в соответствии с ГОСТ 14254
 IP20
IP20
Монтаж
DIN-рейка 35 мм
DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения
6 мм²
6 мм²
Материал корпуса
Polyamide PA6
Polyamide PA6
Cрок эксплуатации
не менее 10 лет
не менее 10 лет
Масса
160 гр.
160 гр.
Номер по каталогу
300 002
300 003
Заказать ГСК3-230/** 1+1 УЗИП класса III
