Трассоискатель:
Пчела-11 предназначен для определения трассы подземных
кабельных и проводных линий (в том числе оптоволоконных имеющих
металлическую жилу или оболочку), определения глубины залегания
и места их повреждения.
Трассоискатель также может использоваться для определения
трассы и глубины залегания электрических кабелей, металлических
трубопроводов и места повреждения их изоляции.
Трассоискатель Пчела-11 работает в комплекте с генератором
Пчела-11, либо с или другим имеющим частоту 1020 +/- 60 Гц.
Комплект трассоискателя Пчела-11 состоит из приёмника сигналов и
генератора сигналов настроенных на частоту 1020 Гц.
Применяется на междугородних кабельных линиях, на АТС, МТС и
телеграфных станциях при поиске кабелей связи или отдельных жил.
Также применяется при поиске электрокабелей, электропроводки,
металлических трубопроводов и неметаллических трубопроводов
имеющих металлическую оболочку или токопроводящюю жилу
расположенных в земле, бетоне или под штукатуркой.

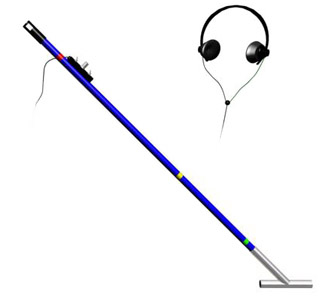

Искатель выполнен в виде небольшого переносного прибора,
состоящего из металлической трубки на одном конце которой
размещён приёмник входного сигнала, а на другом расположены
гнёзда для подключения головных телефонов, регулятор громкости
сигнала, переключатель полосы пропускания (широкая/узкая) и
выключатель питания.
Питание от 2 батарей АА напряжением 1,5 В каждая. Батареи
находятся в ручке трассоискателя Пчела-11.
Генератор:
Генератор трассоискателя Пчела-11 предназначен для подачи в
линию сигнала при определении трассы кабеля, глубины его
залегания, места повреждения жил при полном их заземлении и
совместной работе с различными искателями повреждений (например
типа ИП-7).
Применяется на междугородних кабельных линиях, на АТС, МТС и
телеграфных станциях при поиске кабелей связи или отдельных жил.
Также применяется при поиске электрокабелей, электропроводки,
металлических трубопроводов и неметаллических трубопроводов
имеющих металлическую оболочку или токопроводящюю жилу.
Генератор выполнен в виде небольшого переносного прибора. На
передней панели расположены гнёзда для подключения кабеля и
светодиодные индикаторы включения питания и наличия сигнала,
переключатель "непрерывный/импульсный" режим работы и
переключатель нагрузки. Для удобства работы имеется кнопка
отключения звукового контроля сигнала.
Питается прибор от блока питания входящего в комплект
генератора. Блок питания подключается в разъём на верхней
панели. В этот же разъём подключается питание от батареи 12 В
или же бортовая сеть автомобиля 12-14 В. Генератор имеет защиту
от неправильного подключения полюсов питания.
Сверху расположена ручка для удобной переноски, на задней
стенке имеются гнёзда для крепления генератора на вертикальной
поверхности.
