СС-1 сирена сигнальная
Назначение
Сирена сигнальная переменного тока предназначена для подачи
мощных звуковых сигналов, отличающихся от производственных шумов, что
обеспечивает их хорошую слышимость. Сирена устанавливается преимущественно в
электротехнических шкафах и с оборудованием КИПиА.
Сирена СС-1 УХЛ-1 ( исполнение для умеренно-холодного климата
) рассчитана для работы при температуре окружающего воздуха от -50 до + 50°С и
относительной влажности до 98 % при температуре + 35°С.
Технические характеристики
|
Номинальное напряжение, В
|
220, 380, 127, 110, 36, 24, 12
|
|
Частота тока, Гц
|
50
|
|
Потребляемая мощность, ВА
|
не более 30
|
|
Сила звука, дБ
|
не менее 85
|
|
Масса, кг
|
не более 1,5
|
Устройство
Сирена сигнальная состоит из электромагнита и якоря, жестко
соединенного с мембраной. Весь электромагнитный механизм помещен в литой
алюминиевый корпус, закрытый с одной стороны крышкой, с другой - рупором.
Подготовка к работе
Сирена сигнальная устанавливается рупором вниз на высоте,
обеспечивающим безопасную эксплуатацию.
Провода питания подводятся к клеммной коробке через
сальниковый ввод. Снимите крышку, выверните штуцер, снимите металлическую
заглушку, в резиновой прокладке проделайте отверстие, протяните провод через
резиновую прокладку и штуцер к клеммам.
После подсоединения проводов штуцер с уплотнительным резиновым кольцом и крышка
должны быть плотно установлены на свои прежние места.

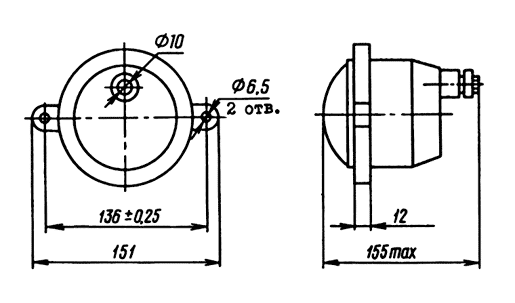

Чертеж СС-1
|
