ТСВ-1


Сделать заказ >>>

 Поиск в каталоге:

ТСВ-1 Табло световое взрывозащищенное / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ТСВ-1

Тип:
Табло световое взрывозащищенное

ТУ:


Краткое тех. описание:
Предназначено для непрерывной круглосуточной работы в системах пожарной сигнализации и пожаротушения при совместной работе с приёмо-контрольными устройствами

Цена ТСВ-1:
Уточняйте по телефону или через обратную связь.

ТСВ-1 табло световое взрывозащищенное

Табло ТСВ-1

Табло ТСВ-1 предназначено для непрерывной круглосуточной работы (обеспечение возможности выдачи прерывистой световой текстовой или знаковой тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приёмо-контрольными устройствами.

Тревожный световой сигнал Табло контрастно различим при его освещённости (Табло) до 300 лк в телесном угле 90° с расстояния15 метров.

Текст надписи, цвет надписи и цвет фона (контрастный цвет) определяется заказчиком (например, «ПОЖАР» или «ГАЗ, УХОДИ»)

Табло модели ТСВ-1-12 имеет три режима работы, доступных потребителю в процессе эксплуатации:

- мигание с частотой 0,5 - 5,0Гц пр подаче постоянного напряжения питания;

- мигание с частотой напряжения питания;

- мигание с частотой 0-10Гц от внешнего управляющего сигнала напряжением (5 - 24) В, поданному по третьему проводу.

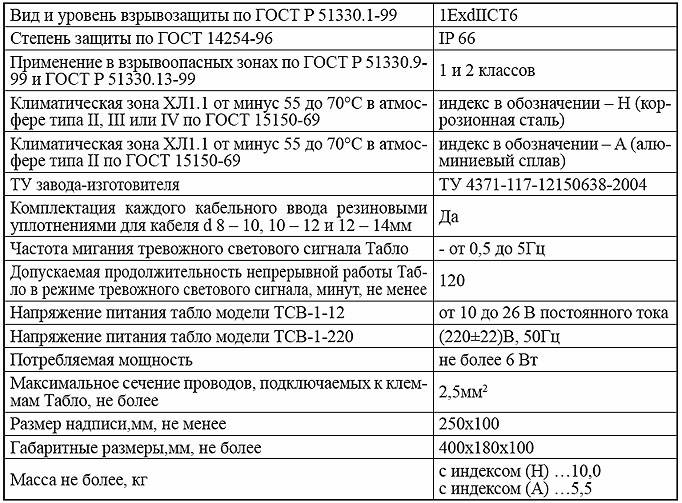

Технические характеристики ТСВ-1

Технические характеристики ТСВ-1

Табло выпускаются под техническим наблюдением Российского Морского Регистра судоходства.Табло поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G ¾, (возможна поставка с присоединительной резьбой G ½).

В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметрами 8 - 10, 10 - 12 и 12 - 14мм.

По заказу выпускается специальная модель табло ТСВ-1 с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.

Обозначение ТСВ-1 при заказе

Пример записи при заказе:

Обозначение ТСВ-1 при заказе

1 - тип прибора ТСВ-1 и дополнительный шифр приемки МР (Морской Регистр)

2 - напряжение питания

- 12- постоянное напряжение в диапазоне от 10 до 26 В

- 220- переменное напряжение частотой 50Гц

3 -материал корпуса:

- Н - 12Х18Н10Т, А- алюминиевый сплав

4 -тип штуцера:

- Т - под прокладку кабеля в трубе с присоединительной резьбой G¾,

- Т - G ½ под прокладку кабеля в трубе с присоединительной резьбой G½).

- К- под кабель для открытой прокладки;

- Б - под бронированный кабель;

5 - Диаметр подключаемых кабелей

- без обозначения - от 8-14мм;

- «18» - от 14-18мм

6 -цвет свечения надписи/ цвет фона:

- К-красный, Ж - желтый, Б - белый, З - зеленый, С - синий, Ч - чёрный (только фон), например, К/Ч (цвет свечения- красный, цвет фона- чёрный)

7 - текст надписи, например, «ПОЖАР» или «ГАЗ, УХОДИ»;

8 - обозначение технических условий.
