ПАСО1 пост аварийной сигнализации
Пост
аварийной сигнализации ПАСО1 предназначен для предупреждающей и аварийной
звуковой и световой сигнализации при размещении его в стационарных установках и
на подвижных транспортных средствах. Посты типа ПАСО1 изготавливаются в
общепромышленном исполнении. Посты ПАСО1 предназначены для эксплуатации в
отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных
смесей исключено.
Пост аварийной сигнализации ПАСО1 состоит из устройства
подачи звуковых сигналов и фонаря световой сигнализации. В корпусе ПАСО1
расположены электромагнитный привод звуковой сигнализации, блок электронных
преобразований и фонарь световых сигналов.
Фонарь световых сигналов состоит из 3 светодиодных сигнальных
ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке поста
ПАСО1.
Пост аварийной сигнализации ПАСО1 состоит из корпуса и крышки
и кабельного ввода. В дне корпуса постов ПАСО1(С,Г) имеется отверстие под
кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При
необходимости заглушка и кабельный ввод меняются местами.
Электронный преобразователь коммутирует подачу электрического
сигнала на блок световых сигналов согласно режиму работы поста.
Технические характеристики ПАСО1
|
Характеристики
|
Значения
|
|
Для ПАСО1-ХХХУ1
|
Для ПАСО1-ХХХХУ1
|
|
Номинальное напряжение переменного тока
частотой сети 50 или 60 Гц, В
|
24, 36, 110, 127, 220, 380
|
24,36,127,220,380
|
|
Номинальное напряжение постоянного тока, В
|
12, 24, 110, 220
|
24, 220
|
|
Потребляемая мощность, Вт
|
35
|
|
Уровень звукового давления сигнала по
акустической оси на расстоянии 1м от мембраны
(при 0,85-1,1Uн), дБ
|
102±2 для ПАСО1(С) и 106±2 для
ПАСО1(Г)
90±2 для ПАСО1(З) и 94 ±2 для
ПАСО1(К)
|
|
Частотная характеристика сигналов, Гц
|
200-2000
|
|
Яркость по оси, мкд
|
200-500
|
|
Номинальный ток контактных зажимов, А
|
до 3
|
|
Условия эксплуатации:
|
|
|
- климатическое исполнение постов
|
У1 по ГОСТ 15150-69;
Х3 по ГОСТ 24682-81
|
|
- нижнее и верхнее значение температуры
окружающего воздуха
|
от минус 45 до плюс 40°С
|
|
- относительная влажность окружающей среды
|
до 98±2% при температуре
35±2°С с конденсацией влаги
|
|
- степень защиты оболочек постов от пыли и
влаги
|
IР65 по ГОСТ 14254
|
|
- высота над уровнем моря
|
не более 4300м
|
|
- положение поста в пространстве
|
без ограничений
|
|
средняя наработка на отказ То
|
не менее 3 000 ч
|
|
средний полный ресурс до списания
Тр.ср.сп.(срок службы)
|
10 лет
|
|
Время работы постов работающих от постоянного
тока
|
в режиме сигнал - секунда,
пауза - секунда не более 2 часов, остальных не
более 8 часов
|
|
Масса поста ПАСО1
|
не более2,0 кг
|
Режимы работы ПАСО1:
а) повторно-кратковременный, при этом:
1. частота сигналов - 30-60 в минуту;
2. продолжительность сигнала - 0,5с- 1с;
3. интервал между сигналами - 0,5с- 1с;
б) Комплексный режим - сочетание повторно-кратковременного и
непрерывного режимов световой и звуковой сигнализации в зависимости от подачи
управляющих сигналов. При одновременной подаче управляющих сигналов выполняется
непрерывный режим для световой и звуковой сигнализации.
в) Комплексный -1 режим - сочетание повторно-кратковременного
режима с автоматическим отключением звукового сигнала через 3 минуты при
продолжении подачи светового сигнала в непрерывном режиме.
Обозначение поста ПАСО1 при заказе
П А С О1 - Х1- Х2Х3Х4У1, где:
ПАСО1 - пост аварийной сигнализации общепромышленный световой и звуковой;
Х1 - тип исполнения: С - сирена, Г - горн, З - звонок, К - колокол;
Х2 - номинальное напряжение:
Для работающих в повторно-кратковременном режиме:
переменного тока В, (50 или 60 Гц): 1 - 24 В, 2 - 36В, 3 -110, 4 -127, 5
-220, 6 -380;
постоянного тока: 7 - 24В, 8 - 110, 9 - 220В; 10 - 12В;
Для работающих в режиме комплексный и комплексный 1:
переменного тока (50 или 60 Гц): 1 - 24 В, 2 - 36В, 4 - 127В; 5 - 220В, 6 -
380В;
постоянного тока: 7 - 24В, 9 - 220В;
Х3 - режим работы: отсутствие индекса - повторно-кратковременный;
3 - комплексный;
4 - комплексный 1.
Х4 - цвет светового сигнализатора: К - красного свечения
У1 - климатическое исполнение и категория размещения.
ТУ 4252-001-00213569-2005 - обозначение технических условий.
Пример записи обозначения поста аварийной сигнализации ПАСО1
типа сирена на номинальное напряжение переменного тока 220В в комплексном режиме
работы с источником света красного свечения: «ПАСО1-С-53КУ1».
Чертежи ПАСО1

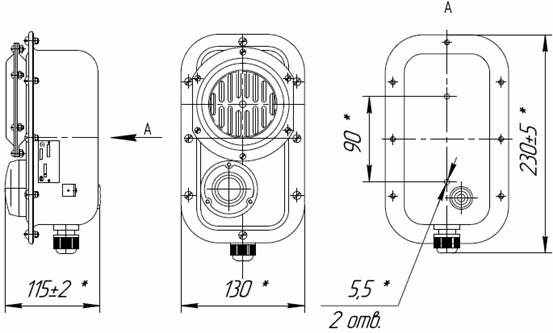

ГАБАРИТНЫЕ, МОНТАЖНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПАСО1 (С,Г)

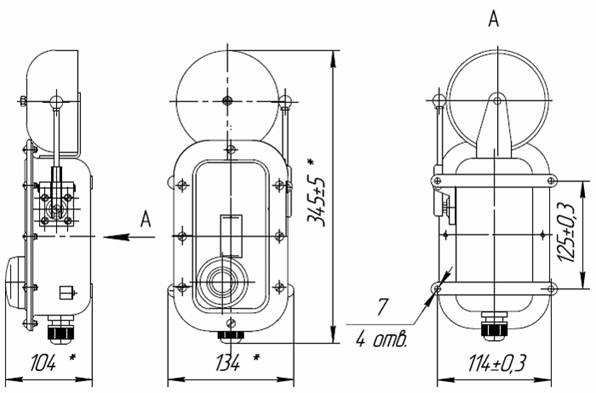

ГАБАРИТНЫЕ, МОНТАЖНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ПАСО1 (З,К)

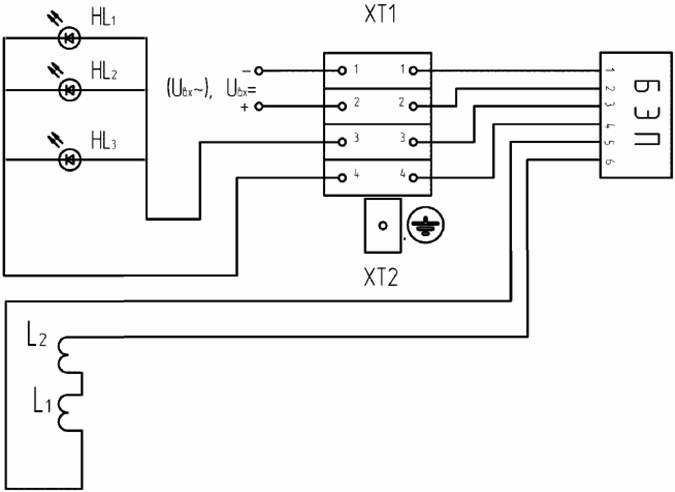

СХЕМА ЭЛЕКТРИЧЕСКАЯ СОЕДИНЕНИЙ ПОСТА ПАСО1 - Х1-Х2Х4У1 И ПАСО1 - Х1-Х24Х4У1

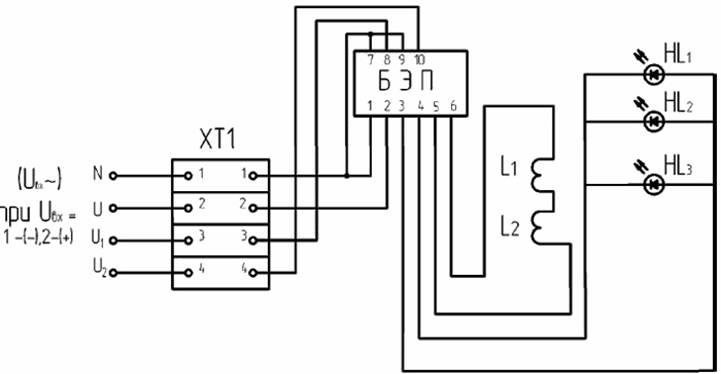

СХЕМА ЭЛЕКТРИЧЕСКАЯ СОЕДИНЕНИЙ ПОСТА ПАСО1 - Х1-Х23Х4У1
|
