Наименование:
ГРОТ 12Е

Тип:
Георадар

ТУ:


Краткое тех. описание:
Предназначен для использования в геологии и строительстве

Цена ГРОТ 12Е:
Уточняйте по телефону или через обратную связь.

Георадар ГРОТ 12Е



Общее описание

ГРОТ 12Е является высокочастотным вариантом георадара из серии ГРОТ 12, с частотным диапазоном от 50 до 1000 МГц. Георадар ГРОТ 12Е состоит из трёх блоков: передатчика, приёмника и комплекта антенн. Георадар управляется персональным компьютером (это может быть нетбук или планшетный компьютер) через Bluetooth или соединительный кабель. Обработка и интерпретация происходят в реальном времени, управляющая программа имеет удобный графический интерфейс. Непосредственная регистрация сигнала производится в цифровой линейной форме. В комплекте с ГРОТ 12Е предлагаются антенны различных диапазонов с центральной частотой от 750 МГц до 100 МГц и размерами от 0.2 до 1.5 метров. Применение антенн меньшей длины позволяет повысить разрешающую способность прибора. Например, георадар ГРОТ 12Е с антеннами 0.2 метра различает неоднородности размером около 3 сантиметров глубиной, погрешность измерения по трассе определяется шагом перемещения. Работа с георадаром производится одним оператором в ручном или автоматическом режиме, с регулируемым периодом пуска процесса регистрации. Высокая скорость проведения съемки и неограниченное время автономной работы.

Технические характеристики
Диапазон рабочих частот, МГц 50-1000
Энергетический потенциал, дБ ≥160
Импульсная мощность передатчика, МВт ≥1
Средняя излучаемая мощность, Вт ≤0.1
Диапазон регистрируемых временных задержек, нс 20000
Входное сопротивление, Ом 100
Длина импульса передатчика, нс 1-5
Чувствительность приёмника, мкВ ≥50
Диапазон рабочих температур, C -20 +60
Потребляемая мощность, Вт ≤6
Вес георадара с аккумуляторами, кг ≤3,0
Время обработки, сек. <1
Тип соединения с компьютером RS485, USB, Ethernet; Bluetooth

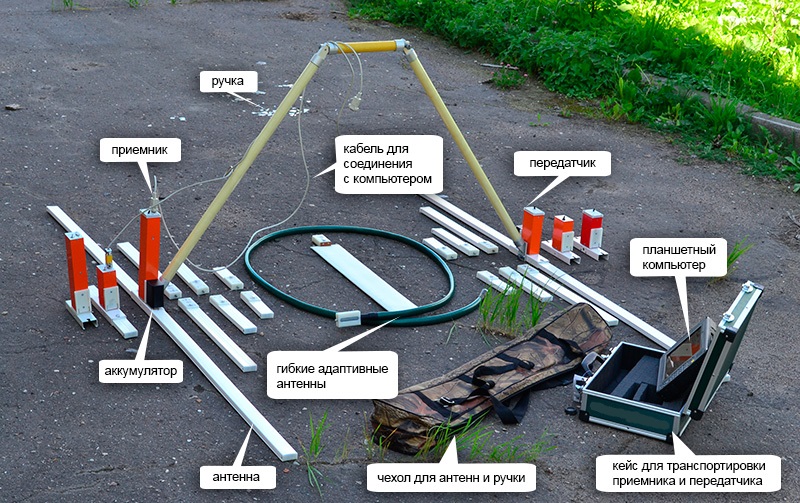

Базовая комплектация
Наименование продукции Единиц
Приемник 1
Передатчик (высокочастотный, 1-5 нс) 1
Зарядное устройство 1
Кабель перекачки данных в компьютер 1
Руководство по эксплуатации 1
Комплект антенн 1
Программное обеспечение GROT 12 1
Аккумуляторы 2
Рама 1
Кейс для хранения комплекта 1
Сумка матерчатая для хранения 1
Дополнительные опции Антенны
Длина, м. Разрешающая способность по глубине, м. Макс. глубина зондирования, м.
Стандартный вариант
0.2 0.02 – 0.04 3
0.3 0.03-0.06 5
0.5 0.03 - 0.1 7
1.0 0.1 - 0.5 12
1.5 0.1 - 0.7 15
Экранированный вариант
0.3 0.03 - 0.05 3
0.5 0.03 - 0.1 8
1.0 0.1 – 0.5 17
Передатчик
  • Передатчик с мощностью более 1 МВт (напряжение 6-10 кВ).
Программное обеспечение
  • Программа Гипербола
  • Программа трёхмерного сканирования GROT
