СКАТ-5М Серия малогабаритных сигнализаторов / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
СКАТ-5М

Тип:
Серия малогабаритных сигнализаторов

ТУ:


Краткое тех. описание:
Разработаны для использования в трубопроводах в качестве датчиков наличия жидкости

Цена СКАТ-5М:
Уточняйте по телефону или через обратную связь.

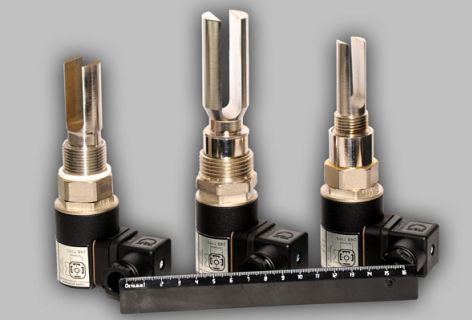

Серия малогабаритных сигнализаторов СКАТ-5М


Описание

Сигнализаторы СКАТ-5М разработаны для использования в трубопроводах в качестве датчиков наличия жидкости. Основная задача — защита устройств транспортировки жидкости (насосов, компрессоров, адсорберов, нагнетателей, расходомеров, счетчиков воды и т.д.) от работы «всухую». Сигнализаторы уровня малогабаритные устанавливаются непосредственно на трубопроводе и требуют для монтажа и подключения минимально свободного пространства.

 Миниатюрность сигнализаторов позволяет проводить монтаж в труднодоступных местах промышленных установок (отстойники фильтров, полости для слива, поддоны двигателей и т.д.) В зависимости от технологической необходимости, используется одна из модификаций малогабаритного сигнализатора уровня (между собой сигнализаторы отличаются размерами присоединительной резьбы, тип которой указывается в опросном листе и размерами камертонных резонаторов)

 Сигнализаторы СКАТ-5М  отличаются от базовых вариантов уменьшенными в два раза размерами камертонных резонаторов, корпуса, установочных деталей.

Исполнение

Сигнализатор уровня СКАТ-5М (малогабаритный сигнализатор)

 Основные технические характеристики:

  • Сигнализаторы рассчитаны на питание 24В постоянного тока;
  • Потребление - до 0,5 Вт;
  • Исполнение - совмещенное (удлинительная штанга не предусматривается);
  • Крепление к емкости - резьба трубная 1/2, 3/4, 1 дюйм
  • Диапазон плотности контролируемой жидкости 0,5 - 2,5 г/см³;
  • Вязкость контролируемой жидкости до 1000 мПа×с;
  • Температура контролируемой жидкости –      -45°С - + 160°С;
  • Материал камертонного резонатора - нержавеющая сталь, для особо агрессивных жидкостей -фторопластовое покрытие;
  • Подключение с помощью клеммного разъема, тип GDM  3011 (4 винтовые  клеммы, гермоввод для ввода кабеля - PG11)
  • Выход сигнализатора - контакты оптореле (максимальные значения коммутации 60В, 0,4А);



Сигнализатор уровня СКАТ-5М (Гигиеническое исполнение*)

Сигнализаторы уровня гигиенического исполнения используются для контроля уровня  продуктов на пищевых производствах, в технологиях, где необходим монтаж «заподлицо», который осуществляется с помощью специальной гигиенической гайки с прокладкой из пищевого силикона.







Напряжение питания

Сигнализаторы рассчитаны на питание 24В постоянного тока;

Подключения к сети

Подключение с помощью клеммного разъема, тип GDM  3011(4 винтовые клеммы, гермоввод для ввода кабеля - PG11).  Две клеммы на питание сигнализатора, две для выхода контактов реле сигнализатора (н.о. контакт). По согласованию может быть использован н.з. контакт (указывается при заполнении опросного листа в дополнительных требованиях). Позволяет использовать кабель с медными или алюминиевыми жилами сечением до 1,5 мм и наружным диаметром до 12 мм. Клеммный разъем обеспечивает герметичность соединения до  IP65, удобство и надежность подключения сигнализатора.

Способы монтажа на емкости По способу крепления на трубопроводах и емкостях предусмотрены три варианта крепления:

Крепление с помощью бобышки с резьбой G1/2A

Обозначение  в опросном листе СКАТ- 5М -  Б(1/2) - Т(1)

Крепление с помощью бобышки с резьбой G3/4A

Обозначение  в опросном листе СКАТ- 5М -  Б(3/4) - Т(1)



Крепление с помощью бобышки с резьбой G1A

Обозначение  в опросном листе СКАТ- 5М  -  Б(1)- Т(1)
