Прибор
ИВС-70
Прибор «ИВС-70» предназначен для
измерения высокоомного
сопротивления в диапазоне от 1
МОм до 100 ГОм, в том числе
сопротивления высокоомных
резисторов в процессе их
производства, а также для
поверки другого
контрольно-измерительного

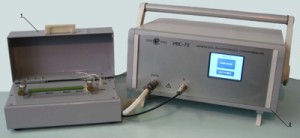

оборудования. Прибор выполнен в
настольном исполнении (см.
рисунок), имеет небольшие
габариты и состоит из блока
измерений (2) и измерительной
камеры (1). В конструкции
измерительной камеры применены
материалы, обеспечивающие
измерение сопротивления порядка
петаом (ПОм).
Сенсорный экран на блоке
измерений служит как для
отображения результатов
измерений, так и для управления
прибором.
| Метрологические характеристики |
|
Диапазоны сопротивления
|
Допускаемая основная погрешность измерения
|
|
От 1,0 МОм до 1,0 ГОм
|
± 0,01 % (100 ppm)
|
|
От 1,0 ГОм до 10,0 ГОм
|
± 0,025 % (250 ppm)
|
|
От 10,0 ГОм до 100,0 ГОм
|
± 0,06 % (600 ppm)
|
В настоящее время проводятся
работы по расширению диапазона
измерения до 1,0 ТОм, и
испытания для целей утверждения
типа.
|
