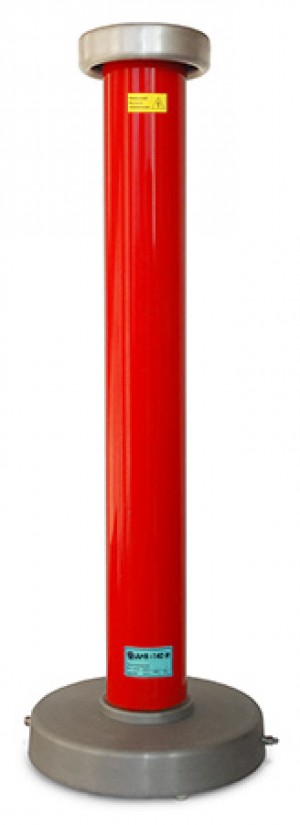

Делитель напряжения высоковольтный ДНВ-140И
Делитель
напряжений высоковольтный
импульсный ДНВ-140И предназначен
для преобразования уровня
амплитуды напряжения постоянного
(до 140 кВ) тока, переменного
(до 100 кВ) тока и импульсного
(до 250 кВ) тока до уровня,
безопасного для последующей
обработки, хранения, передачи
или дальнейших преобразований
измерительного сигнала.
ДНВ-140И может использоваться
для контроля и регулировки
высоковольтных цепей
энергоустановок,
радиотехнических устройств,
электрофизических и
рентгеновских установок и др.
| Технические характеристики |
|
Входное напряжение постоянного тока, кВ
|
140
|
|
Входное напряжения переменного (50Гц) тока, кВ
|
100
|
|
Импульсное напряжение, кВ
|
250
|
|
Коэффициент деления
|
1/5000
|
|
Входное сопротивление, Мом, не менее
|
304
|
|
Входная емкость, пФ, не более
|
144
|
|
Рабочая частота, МГц
|
8
|
|
Время нарастания, нс, не более
|
43
|
|
Габариты и масса:
|
|
Высота, мм, не более
|
1100
|
|
Диаметр, мм, не более
|
360
|
|
Масса,кг, не более
|
26
|
|
Длина кабеля (RG214/U), м
|
10
|
|
