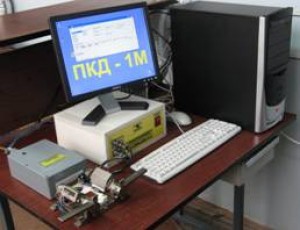

Установка контроля параметров тонкопленочных делителей напряжения ПКД-1М
Установка предназначена для
контроля коэффициента деления
прецизионных делителей
напряжения. Установка состоит из
контактного устройства,
обеспечивающего четырехзажимное
подключение измерительных цепей
к выводам контролируемых
делителей напряжения; сменных
измерительных коммутаторов и
измерительного блока,
управляемого от персонального
компьютера. Установка может
использоваться как в ходе
технологического процесса, так и
при выходном контроле готовой
продукции.
Установка проста в эксплуатации,
позволяет проводить
автокалибровку по внешним
эталонам, регистрировать
результаты измерений.
По требованию потребителей
установка может быть
адаптирована для контроля
делителей напряжения различных
типов, а так же изменены её
сервисные и функциональные
возможности:
- пределы
измерений и
значения
измерительного
тока,
- конструктивное
исполнение,
- введена
математическая
обработка
результатов и
др.
| Технические характеристики |
|
Предел допускаемой приведенной погрешности измерения отклонения коэффициента деления делителей напряжения, %
|
не более ± 0,001
|
|
Диапазон опорных напряжений для питания делителя, В
|
9 … 30
|
|
Средняя производительность установки без учёта времени установки контролируемых микросхем в контактное устройство в час, шт.
|
30 … 60
|
|
Напряжение питания, В
|
220
|
|
Потребляемая мощность, ВА
|
не более 250
|
|
