Установка контроля толстопленочных наборов резисторов типа НР1-52
Установка контроля
толстопленочных наборов
резисторов предназначена для
технологического и выходного
контроля наборов резисторов типа
НР1-52.

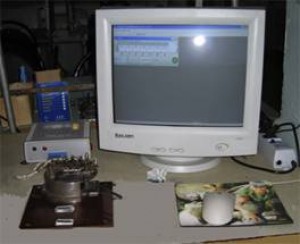

Установка состоит из контактного
приспособления и блока
измерительного, управляемого от
персонального компьютера (ПК)
уровня не хуже Pentium II. ПК
предназначен для задания
режимных параметров (номинальные
значения контролируемых
резисторов, допустимые
отклонения от номинального
значения и др.); управления
блоком измерения в процессе
контроля и индицирования
(документирования) результатов
контроля.
Контролируемые наборы резисторов
устанавливаются вручную в
контактное приспособление и
извлекаются после завершения
операции контроля.
По требованию заказчика
установка может быть доработана
в части:
- изменения
диапазона
измеряемых
сопротивлений;
- изменения
количества
контролируемых
резисторов;
- конструктива
контактирующего
приспособления;
- изменения
мощности
рассеивания от
протекающего
через
контролируемый
резистор
измерительного
тока.
Гарантийное и сервисное
обслуживание в течение
согласованного с заказчиком
срока.
Срок изготовления от 2 до 6
месяцев с момента поступления
денежных средств на расчетный
счет предприятия.
| Технические характеристики |
|
Количество контролируемых резисторов, шт.
|
до 8
|
|
Диапазон измеряемых сопротивлений, Ом
|
2 … 350
|
|
Погрешность измерения электрического сопротивления, %
|
не более ± (0,1 + 0,015Rп /Rизм)
|
|
Время измерения, с
|
не более 2
|
|
Контроль процентного отклонения сопротивления резисторов от номинального значения в пределах, %
|
не менее ± 10
|
|
