Изготовление и поставка по ТУ 25-02.16.20-85Сертификат
соответствия № РОСС RU.AB52H 03431Код ОКП 42181
Назначение
Регулятор РД-3М является управляющим устройством и предназначен
для работы в комплекте с исполнительными устройствами
(гидравлическими клапанами и регуляторами) и вспомогательными
устройствами (импульсными клапанами ИК-25, ИК-3/10 и др.) для
регулирования давления, расхода, уровня и перепада давлений
жидких неагрессивных к материалам деталей регулятора сред на
объектах теплоснабжения, водоснабжения, насосных станциях, ЦТП и
других технологических объектах.В комплекте с исполнительными
устройствами РД-3М предназначен также для выполнения функции
защиты (рассечки тепловых сетей на гидравлически изолированные
зоны) при аварийном нарушении гидравлических режимов.
Регулятор
выпускается в двух исполнениях:
• в односильфонном исполнении -
применяется как регулятор давления на подающем
или обратном трубопроводе, а также как регулятор
уровня в открытых емкостях (по давлению)
• в трехсильфонном исполнении -
применяется как регулятор давления, перепада
давлений, расхода на трубопроводах и уровня в
закрытых емкостях (по перепаду давлений)

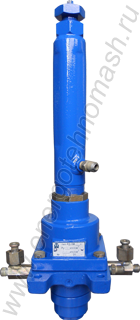

Регулятор давления РД-3М
Конструктивные особенности
В приборе РД-3М успешно произведена модернизация
узла управляющего клапана. Введена резьбовая
посадка клапана по аналогии с прибором РД-3А и
изменен крепеж стакана фильтра, в результате
чего значительно улучшились эксплуатационные
свойства изделия.
Технические
характеристики
|
Регулируемая и
регулирующая
среда
|
Сетевая вода в
системах
теплоснабжения и
водоснабжения
|
|
Условное
давление, Ру,
МПа:
|
1,6
|
|
Температура:
регулируемой
среды, °С
регулирующей
среды, °С
|
до 180
до 150
|
|
Пределы
настройки, МПа
|
0,01 – 0,1
|
0,06 – 0,25
|
0,1 – 0,6
|
0,4 - 1,6
|
|
Зона
нечувствительности:
давления,
перепада
давлений, % от
верхнего предела
настройки
уровня, мм вод,
ст
|
до 2,5
до 40
|
|
Зона
пропорциональности:
давления,
перепада
давлений, % от
верхнего предела
настройки
уровня, мм вод,
ст
|
до 25
до 400
|
|
Закон
регулирования
|
пропорциональный
|
|
Габаритные
размеры, мм
|
500x245x175
|
|
Масса, кг
|
не более 9
|
Положение и
способ монтажа
Регулятор устанавливается в вертикальном
положении, прикрепляется к стене или стойке
вблизи от исполнительного устройства с учетом
удобства обслуживания и наименьшей длины
соединительных линий.
В точке отбора импульсов на трубопроводе объекта
регулирования, а также в точках забора и
возврата рабочей среды, должна устанавливаться
запорная арматура (запорный вентиль, кран
шаровый и др.). Монтаж прибора производится над
исполнительным устройством, но не выше 1 метра.
Гарантии
-
Гарантийный срок эксплуатации – 18 месяцев со
дня ввода в эксплуатацию.
-
Срок консервации – 3 года.
-
Срок службы – не менее 10 лет.
-
Наработка на отказ - 100000 часов.
Преимущества регуляторов
РД-3М
-
работа под действием рабочей среды, без
каких-либо посторонних источников энергии
-
широкий диапазон настройки (0,01 - 1,6 МПа)
-
обеспечение точной работы и повышение
чувствительности регулирующих клапанов больших
диаметров условного прохода
-
ремонтопригодность, возможность
послегарантийного обслуживания
Принцип
работы
Принцип действия регулятора основан на
перенаправлении потока рабочей среды, проходящей
через основание регулятора, для подачи или
сброса управляющего давления в рабочей камере
гидропривода исполнительного устройства.
Перенаправление потока рабочей среды происходит
за счет перемещений управляющего клапана РД-3М,
который открывает и закрывает соответствующие
проходные отверстия регулятора. Движение
управляющему клапану передается через
чувствительный элемент - сильфон или группу
сильфонов. Перемещения чувствительного элемента
происходят при нарушении равновесия между
усилием настроечной пружины и силой импульсного
(измеряемого) давления на контрольном участке
трубопровода, действующего на сильфон или группу
сильфонов.
|
РД-3М - исполнение односильфонное
|
РД-3М - исполнение трехсильфонное
|
|
|
|
Устройство
регулятора РД-3М
1 - фильтр, 2 - стакан, 3 - клапан управляющий,
4 - основание, 5 - штуцер Рупр, 6 - штуцер Рраб,
7 - сильфон или группа сильфонов, 8 - камера
импульсная, 9 - штуцер Римп(изм), 10 - пружина
настроечная, 11 - винт настроечный.
|
Схема подключения регулятора РД-3М
|
|
|
Римп(изм) - Импульсное (измеряемое) давление среды на
контрольном участке трубопровода
Рраб - Рабочее давление среды во вспомогательном
трубопроводе
Рупр - Управляющее давление среды на исполнительное
устройство (РК, УРРД, ИК-25, ИК-3/10 и др.)
Рс - Сброс давления
|
|

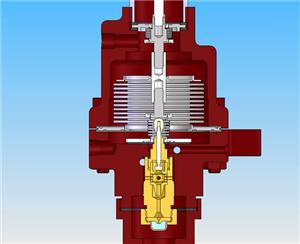

Импульсная камера с управляющим клапанком Регулятора РД-3М (модернизированного) в трехсильфонном исполнении
|

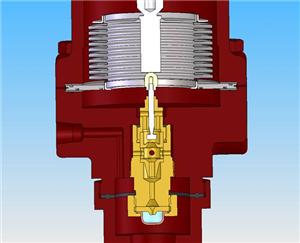

Импульсная камера с управляющим клапанком Регулятора РД-3М (модернизированного) в односильфонном исполнении
|
|
Регулятор РД-3М (модернизированный) в трехсильфонном исполнении в разрезе
|
Регулятор РД-3М (модернизированный) в односильфонном исполнении в разрезе
|
