Наименование:
КШМ, КШП

Тип:
Краны шаровые

ТУ:
ГОСТ 9544-93

Краткое тех. описание:
Предназначены для запирания (отсечки) рабочей среды в трубопроводах различного назначения

Цена КШМ, КШП:
Уточняйте по телефону или через обратную связь.

Краны шаровые КШМ, КШП

Назначение

Предназначены для запирания (отсечки) рабочей среды в трубопроводах различного назначения. Служат в качестве запорно-регулирующей аппаратуры. Регулируемая среда – вода, нефтепродукты, другие жидкости, воздух и пары, неагрессивные к черным и цветным металлам и не содержащие механические примеси.

Продукция сертифицирована.

Техническое описание

Запорной деталью арматуры является шар, шар вставлен между корпусами, которые свинчены. Непроницаемость арматуры обеспечена специальными седлами, находящимися в постоянном контакте с поверхностью шара. Открытие и закрытие крана производится поворотом рукоятки на 900.

Достоинство шарового крана

Конструктивное исполнение крана шарового позволяет автоматически компенсировать износ уплотнения шара в процессе эксплуатации, обеспечивая постоянную герметичность в течении всего срока службы. Кран прост в процессе сборки-разборки, монтажа на объекте.

Таблица №1. Основные технические характеристики кранов шаровых марки КШМ и КШП

Условный проход, ДУ, мм

50,8

Температура регулируемой среды, °С

-30….+150

Класс герметичности по ГОСТ 9544-93

А

Срок службы при соблюдении условий хранения, монтажа и эксплуатации, лет, не менее

10

Основные параметны кранов шаровых марки КШМ

Материал: чугун (корпус); сталь 20Х13 (затвор); фторопласт (седла); паронит (прокладки).

Условный проход, ДУ, мм

50

80

Условное давление, МПа

1,6

1,6

Строительная длина крана, мм

178

280

Длина рукоятки, мм

230

300

Присоединительный диаметр, мм

125

160

Высота, мм

145

184

Длина крана с рукояткой, мм

303

385

Масса, кг, не более

7,5

15

Основные параметры кранов шаровых марки КШП

Материал: сталь (корпус); сталь 20Х13 (затвор); фторопласт (седла); паронит (прокладки).

Условный проход, ДУ, мм

50

80

Условное давление

2,5

2,5

Строительная длина крана, мм

178

280

Длина рукоятки, мм

230

300

Присоединительный диаметр, мм

160

195

Высота, мм

192

223

Длина крана с рукояткой, мм

257

335

Масса, кг, не более

12

17

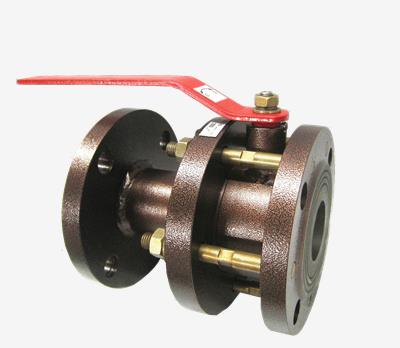

Фотография прибора:

Кран шаровый, марки КШП

Кран шаровый, марки КШП
