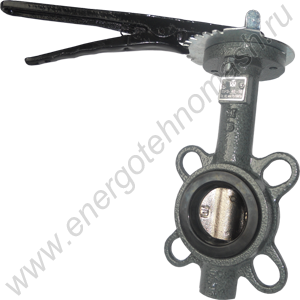

Затвор поворотно-регулирующий ПРЗ

Назначение

Затвор поворотно-регулирующий ПРЗ предназначен для использования в качестве запорного и регулирующего устройства для полного перекрытия потока, а также для дросселирования жидких и газообразных неагрессивных к материалам деталей затвора сред в системах теплоснабжения, горячего и холодного водоснабжения, приточной вентиляции и других технологических системах.

Технические характеристики
  • Температура окружающей среды, °С – от - 40 до 50
  • Условное давление, Ру – 1,6 МПа
  • Регулируемая среда – жидкие и газообразные среды, неагрессивные к материалам деталей затвора
  • Температура регулируемой среды, °С:для газообразных сред – от -35 до 135для жидких сред – от 5 до 135
  • Класс герметичности – А (нет видимых протечек) ГОСТ 9544
  • Пропускная характеристика – равнопроцентная при углах открытия – от 20° до 70°

Габаритные и присоединительные размеры, диаметры условных проходов, масса

Диаметр условного прохода,

Строительная длина. L, мм

Габаритные затвора,

зазмеры мм

Присоединительные размеры отверстий фланца, мм

Масса, кг, не

Ду. мм

Н

h

hi

D

D/n отв.

более

40 50

42

256

32

148

Ø125

Ø 18/4 отв.

2,75

65

44

278

161

Ø 145

Ø 25/ 4 отв.

3,30

80

45

291

164

Ø 160

Ø 18/8 отв.

3,70

100

52

327

185

Ø 180

Ø 23/ 4 отв.

5,00

125

54

354

186

Ø 215

6,35

150

55

382

201

Ø 238

Ø 25/ 4 отв.

7,55

200

59

454

45

248

Ø 295

Ø 24/ 4 отв.

13.00

Преимущества затворов ПРЗ
  • малый вес и компактные размеры
  • малая строительная длина
  • герметичное перекрытие потока рабочей среды в обоих направления
  • контакт с рабочей средой только по диску и уплотнению
  • небольшое сопротивление, оказываемое поворотно-регулирующим затвором потоку рабочей среды
  • невысокая цена
  • широкая область применения
  • сочетание запорной и регулирующей функций
Принцип работы

Регулирование потоков жидкотекущих сред с помощью затвора поворотно-регулирующего ПРЗ основано на изменении местного гидравлического сопротивления среды, за счет изменения проходного сечения устройства, происходящего при поворотном движении диска затвора. Затворы приводятся в действие при помощи металлического рычага с фиксацией в 10 положениях, включая положение открыто/закрыто.

Материалы деталей серийного исполнения
  • корпус - серый чугун СЧ20 ГОСТ 1412 с эпоксидным покрытием
  • диск - высокопрочный чугун с шаровидным графитом ВЧ40 ГОСТ 7293 с никелевым покрытием
  • вкладыш уплотняющий - этилен-пропиленовый каучук EPDM
  • рычаг - серый чугун СЧ20 ГОСТ 1412 с фиксирующей частью из штамповочной стали с эпоксидным покрытием
  • диск и фиксатор - штамповочная сталь с антикоррозионным покрытием

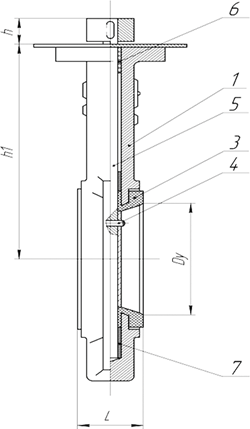

Устройство затвора поворотно-регулирующего

1 - корпус, 2 - рычаг, 3 - вкладыш уплотняющий, 4 - штифт конический, 5 - шток, 6 - втулка уплотняющая, 7 - подпятник, 8 - диск

Пропускная способность Kvy, м3/ч в зависимости от угла открытия

Ду, мм

10°

20°

30°

40°

50°

60°

70°

80°

90°

40

0,1

5

12

24

45

64

90

125

135

50

0,1

5

12

24

45

64

90

125

135

65

0,2

8

20

37

65

98

144

204

220

80

0,3

12

22

39

70

116

183

275

302

100

0,5

17

36

78

139

230

364

546

600

125

0,8

29

61

133

237

392

620

930

1022

150

2

45

95

205

366

605

958

1437

1579

200

3

89

188

408

727

1202

1903

2854

3136
