КРП-50Мэ Клапан питания котлов / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
КРП-50Мэ

Тип:
Клапан питания котлов

ТУ:
ТУ 25-02.160435-85

Краткое тех. описание:
Предназначен для автоматического питания и поддержания заданного уровня воды в верхнем барабане парового котла малой производительности, а также для других аналогичных систем, изготавливаемый для нужд народного хозяйства

Цена КРП-50Мэ:
Уточняйте по телефону или через обратную связь.

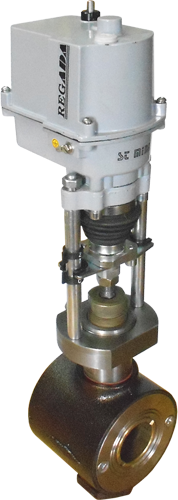

Клапан питания котлов КРП-50Мэ

Изготовление и поставка по ТУ 25-02.160435-85
Код ОКП 421854

Назначение
Клапан питания котлов КРП-50Мэ предназначен для автоматического питания и поддержания заданного уровня воды в верхнем барабане парового котла малой производительности, а также для других аналогичных систем, изготавливаемый для нужд народного хозяйства.
Основные признаки клапана - чугунный литой бесфланцевый корпус с сальниковым уплотнением под-вижных соединений, с электрическим приводом прямоходного  типа St-mini (Regada).

Устройство клапана КРП-50Мэ:
1 - корпус, 2 - узел затвора, 3 - сальниковый узел, 4 - диск, 5 - шток, 6 - электропривод

Технические характеристики
• Температура окружающей среды – от 5ºС до 50ºС
• Условное давление Ру, МПа -  до 1,6; 2,5
• Перепад давления, МПа – 0,16
• Ход затвора, мм – до 17±0,5
• Относительная протечка клапана, % от Кvу  - 0,4
• Температура рабочей среды  до 180ºС

Диаметр условного прохода, мм

50

80

Условная пропускная

способность Кvу, м3/ч

25 ± 10 %

60 ± 10 %

Пропускная способность при перепаде давления 0,16 МПа (1,6 кгс/см²), м3/ч

30 ± 20 %

72 ± 20 %

Тип электопривода

ST-mini

Высота, Н, мм не более

440

470

Длина, L, мм не более

90

110

Диаметр корпуса, D, мм

105

133

Масса, кг не более

7,0

10,0

Принцип действия
Регулирование расхода питательной воды через клапан осуществляется путем изменения площади сечения проходного отверстия,  поступающей через клапан в котел, в зависимости от перемещения затвора.
Притертые поверхности села и затвора  обеспечивают допустимую степень герметичности затвора.

График расходной характеристики клапана при перепаде давления 0,16 МПа (1,6 кгс/см²)

Положение и способ монтажа
Клапан КРП-50Мэ устанавливается в любом положении, кроме электропривод  под клапаном и направление среды соответствовало стрелке на корпусе, в месте удобном для проведения обслуживания и ревизии.
Присоединение к трубопроводу - стяжное между фланцами по ГОСТ 12815-80
Присоединительные размеры и размеры уплотнительных поверхностей – исполнение 1 ряд 2 ГОСТ 12815

Преимущества клапанов КРП-50Мэ
• быстрые сроки изготовления
• использование качественных комплектующих
• надежность
• доступная цена
• стабильность расходной характеристики в течение всего периода эксплуатации

Гарантии
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию. Срок консервации – 5 лет.
Срок службы – не менее 8 лет. Наработка на отказ – 100 000 часов.

Материалы деталей клапана КРП-50Мэ:
• корпус клапана – Сч20 Cт35
• седло – бронза Бр05Ц5С5
• затвор – сталь 20Х13Л
• шток – сталь 40Х13
