Описание
Технические данные

Наименование:
ДКСЛ-В-11...22-Ex, ДКСЛ-Н-11...22-EX

Тип:
Датчики

ТУ:
–

Краткое тех. описание:
Предназначены для установки датчиков контроля схода ленты серии ДКСЛ-В-O3-Ех на ставе конвейера

Цена ДКСЛ-В-11...22-Ex...:
Уточняйте по телефону или через обратную связь.

Датчики ДКСЛ-В-11...22-Ex, ДКСЛ-Н-11...22-EX

Датчики контроля схода ленты серий ДКСЛ-В-11...22-Ех, ДКСЛ-Н-11...22-Ех имеют две пары контактов, изменяющих свое состояние в зависимости от угла срабатывания – при наклоне от вертикали на 15 и 30 градусов соответственно.
Таким образом данные изделия позволяют контролировать положения конвейерной ленты в трех зонах:
- при наклоне корпуса датчиков серии ДКСЛ-В(Н)-11...22 до 15º - режим «РАБОТА», при этом электрические контакты датчика находятся в исходном состоянии, в соответствии с типом изделия (смотри схемы подключения);
- при наклоне от 15º до 30º - режим «ТРЕВОГА», переключается первая пара контактов;
- при наклоне от 30º и выше – режим «АВАРИЯ», переключается вторая пара контактов.

Датчик контроля схода ленты ДКСЛ-В-11...22

В соответствии с Техническим Регламентом Таможенного Союза ТР ТС 012/2011 датчики относятся к группе I, имеют уровень взрывозащиты «особовзрывобезопасный» («очень высокий»), обеспеченный видом взрывозащиты «искробезопасная электрическая цепь «ia» по ГОСТ Р МЭК 60079-11 и маркировку взрывозащиты РО Ех ia I Ма Х. (Сертификат № ТС RU C-RU.ГБ08.В.00518).


ДКСЛ-В-11...22-Ex	ДКСЛ-Н-11...22-Ex

Технические характеристики
	Наименование ДКСЛ-В-11...22 / ДКСЛ-Н-11...22
Количество контролируемых положений	2
Угол срабатывания, град.	15 / 30
Коммутируемое напряжение, В	30 AC/DС
Коммутируемый ток, Imax мА	500
Сопротивление, Ом, не более	0.15
Диапазон рабочих температур, °С	t= -25°…+75°С
Степень защиты по ГОСТ 14254-96	IP67
Подключение с помощю кабеля, L=2м	4х0.25 мм²
Подключение с помощю кабеля, L=2м	При заказе другой длины кабеля, в конце наименования датчика указать количество метров.
Материал корпуса датчика	корпус - Д16Т, валик - полиформальдегид.
Габаритные размеры, мм	49х80х280 / 62.5140x325
Масса, кг	0.8 / 1.3

Габарритные размеры

ДКСЛ-В-11...22-Ех	ДКСЛ-Н-11...22-Ех

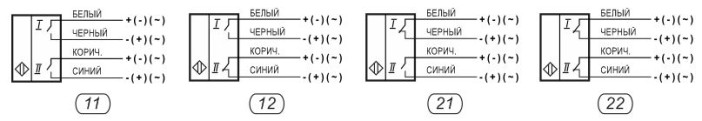

Схемы подключения

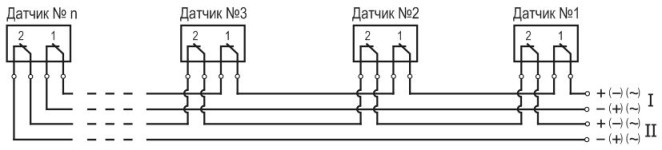

Вариант последовательного подключения нескольких датчиков серий ДКСЛ-В-22-Ех, ДКСЛ-Н-22-Ех

Вариант последовательного подключения датчиков ДКСЛ-В(Н)-11...22-Ex

Пример обозначения датчика в документации и заказах

ДКСЛ-В-22-3-Ex

ДКСЛ - Датчик контроля схода ленты
Спооб установки:
    В - с верхним креплением;
    Н - с нижним креплением.
Вид контакта датчика, контролирующего угол наклона 15°:
    1 - нормально открытый контакт, NO;
    2 - нормально закрытый контакт, NC.
Вид контакта датчика, контролирующего угол наклона 30°:
    1 - нормально открытый контакт, NO;
    2 - нормально закрытый контакт, NC.
Длина кабеля:
    3 - длина кабеля в метрах
    - без обозначения длина кабеля 2 м.
    Ex- Исполнение: особовзрывобезопасное.

Дополнительное оборудование к датчикам серии ДКСЛ-В-11...22-Ex

Кронштейны №7, №8

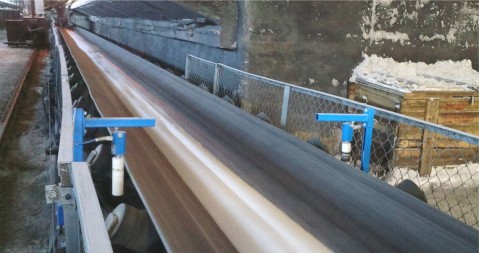

- предназначены для установки датчиков контроля схода ленты серии ДКСЛ-В-O3-Ех на ставе конвейера. Кронштейны обеспечивает регулировку положения датчиков в трех плоскостях, значительно упрощая их настройку при монтаже и дают возможность их использования на конвейерных линиях с наклонным ставом.

	Кронштейны

	№ 7 (масса 2 кг)	№ 8 (масса 1.46 кг)
