Наименование:
Кронштейны 6-7, клеммные коробки

Тип:


ТУ:
ГОСТ 9-410-88

Краткое тех. описание:


Цена Кронштейны 6-7, клеммные коробки:
Уточняйте по телефону или через обратную связь.

Кронштейны 6-7, клеммные коробки

Кронштейны к датчикам ДКСЛ-Е, ДКСЛ-ИВ, ДКСЛ-ВГ разработаны для установки датчиков контроля схода ленты серии ДКСЛ на ставе конвейера. Кронштейны обеспечивают регулировку положения датчика и удобство установки.

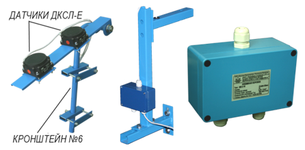

Кронштейны к датчикам ДКСЛ

Кронштейн № 6 предназначен для установки датчиков контроля схода ленты серии ДКСЛ-Е на ставе конвейера. Кронштейн обеспечивает регулировку положения датчика в двух плоскостях, значительно упрощая его настройку при монтаже.
Кронштейны №6

 Технические характеристики Кронштейн №6
Габаритные размеры (максимальные), мм 170х500х600
Материал Сталь 45
Покрытие полимерное порошковое по ГОСТ 9-410-88
Масса, кг 2,2

Кронштейн № 7 предназначен для установки датчиков контроля схода ленты серий ДКСЛ-ИВ и ДКСД-ВГ на ставе конвейера. Кронштейн обеспечивает регулировку положения датчиков в трех плоскостях, значительно упрощая их настройку при монтаже и дает возможность их использования на на конвейерах с наклонным ставом. На кронштейне предусмотрены технологические отверстия для крепления клеммной коробки КМ-1 или КМ-2.

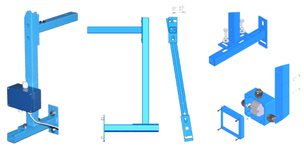

Кронштейны №7

Технические характеристики Кронштейн №7
Габаритные размеры (максимальные), мм 40х450х580
Угол наклона относительно вертикали, град 20
Материал Сталь 45
Покрытие полимерное порошковое по ГОСТ 9-410-88
Масса, кг 1,8

Клеммные коробки КМ-1 и КМ-2предназначены для соединения и ответвления проводов, жил контрольных кабелей сечением от 0,25 до 4 мм2 , при монтаже первичных датчиков комплекта "Контроль" и устройств вторичной коммутации.

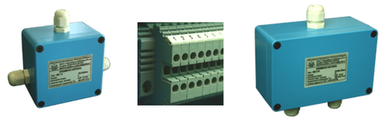

Клеммные коробки КМ-1 и КМ-2

Технические характеристики Клеммная коробка КМ-1-… Клеммная коробка КМ-2-…
Максимальное количество клемм 5 16
Сечение соединяемого провода, мм2 0,25 - 4
Количество каб. вводов/ диаметр вводимого кабеля, мм 3 / 3-6,5 3 / 4-8
Материал корпуса/ покрытие алюминиевый сплав ADC-10/ полимерное порошковое по ГОСТ 9-410-88
Габаритные размеры, мм 52х75х80 57х80х125
Степень защиты по ГОСТ 14254-96 IP65
Масса, гр 280 550

Пример обозначения коробки в документации и заказах:
Клеммная коробка КМ-2-12
где КМ-2 - клеммная коробка 125х80х57;
            12 - количество клемм.
