ДКПГ Датчики / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДКПГ

Тип:
Датчики

ТУ:
ГОСТ 14254-96

Краткое тех. описание:
Предназначены для контроля поперечного разрыва конвейерной ленты

Цена ДКПГ:
Уточняйте по телефону или через обратную связь.

Датчики - ДКПГ

Датчики контроля положения груза (поперечного разрыва ленты) ДКПГ предназначены для контроля поперечного разрыва конвейерной ленты. Устанавливаются на раме натяжной станции (натяжного механизма) в крайних допустимых положениях грузовой площадки. При поперечном разрыве ленты, грузовая площадка, опускаясь вниз, попадает в чувствительную зону датчика, что вызывает изменение его логического сигнала. Датчик ДКПГ может использоваться для контроля несанкционированного вскрытия ограждения, люков, смотровых окон.
Датчики ДКПГ

ДКПГ-I7... ДКПГ-А8...
Датчик контроля положения груза (поперечного разрыва ленты) - ДКПГ-I7

Чертёж датчика контроля положения груза (поперечного разрыва ленты) - ДКПГ-I7

Датчик контроля положения груза (поперечного разрыва ленты) - ДКПГ-А8

Чертёж датчика контроля положения груза (поперечного разрыва ленты) - ДКПГ-А8

Пример установки датчика контроля положения груза - ДКПГ-I7



Пример установки датчика контроля положения груза - ДКПГ-I7



Пример установки датчика контроля положения груза - ДКПГ-I7

Технические характеристики ДКПГ - I7(А8*)...
4-х проводные датчики постоянного напряжения 3-х проводные датчики переменного/ постоянного напряжения 5-и проводные датчики переменного напряжения с релейным выходом
… 43Р
… 43N
... 11
... 12
... 86
Расстояние срабатывания, мм 50 (10*)
Напряжение питания, В 10 … 30 DC 20…250 АС / 20…320 DC 220 АC
Напряжение коммутации нагрузки, В - - 240 AC / 60  DC
Максимальный рабочий ток, Imax мА 400 500 500
Остаточный ток, Imax мА - ? 1,87 -
Импульсный ток при t=20мс - 3 А, f=1 Гц -
Падение напряжения при Imax, В ? 2,5 ? 5 -
Диапазон рабочих температур, °С • высокотемпературные t= -15°…+105°С, в наименовании датчика указывается - ВТ;
• типовое исполнение t= -25°…+75°С, в наименовании датчика не указывается;
• низкотемпературные t= -45°…+65°С, в наименовании датчика указывается - НТ;
при t= -60…+50°C - 2НТ
Степень защиты по ГОСТ 14254-96 IP65 (IP67*)
Подключение с помощю кабеля, L=2м 4х0,25 мм2 3х0,34 мм2 5х0,25 мм2
при заказе другой длины кабеля, в конце наименования датчика указать количество метров.
Габаритные размеры, мм ДКПГ-I7… - 80х80х40;
ДКПГ-А8… - М30х1,5х65
ДКПГ-I7… - 80х80х40;
ДКПГ-А8… - М30х1,5х112
ДКПГ-А8-86 - М30х1,5х150

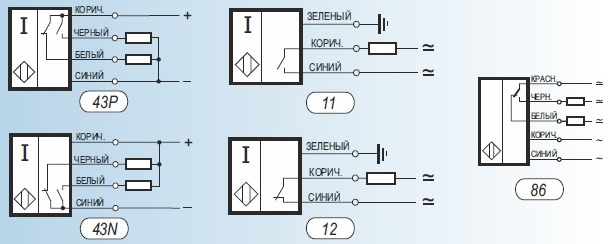

Схема подключения датчиков ДКПГ:

Схемы подключения датчиков ДКПГ



Датчики серии ДКПГ-... изготавливаются в нескольких модификациях, отличающихся друг от друга схемой подключения, напряжением питания, диапазоном рабочих температур и длиной кабеля.

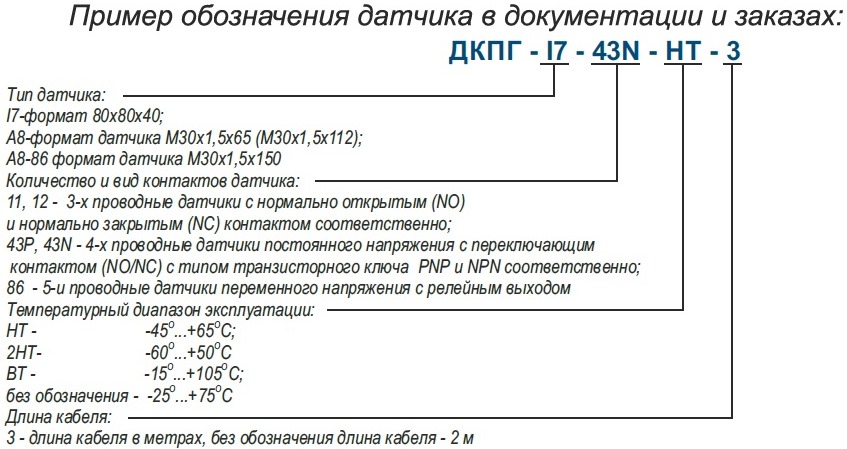

Пример обозначения датчиков ДКПГ в документации и заказах

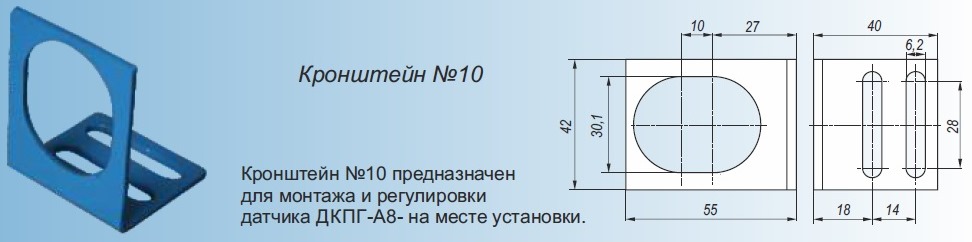

Дополнительное оборудование к датчикам серии ДКПГ-А8-...:

Кронштейн 10
