ТЗ Система тепловой защиты / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ТЗ

Тип:
Система тепловой защиты

ТУ:


Краткое тех. описание:
Предназначена для контроля температуры в районе приводного барабана и отключения привода конвейера в случае превышения ее порогового значения

Цена ТЗ:
Уточняйте по телефону или через обратную связь.

Система тепловой защиты - ТЗ

Система тепловой защиты ТЗ - предназначена для контроля температуры в районе приводного барабана и отключения привода конвейера в случае превышения ее порогового значения.

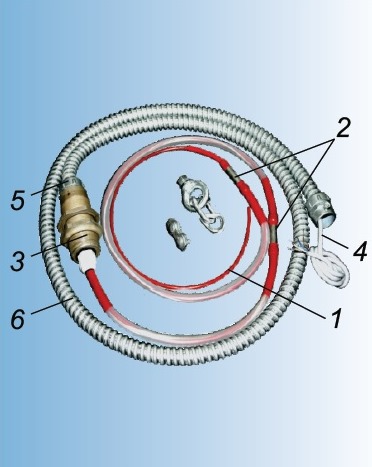

Система тепловой защиты ТЗ схема

Система тепловой защиты ТЗ состоит из несущего троса (1) с установленными на нем двумя чувствительными элементами (2), блока управления (3) и кабеля (4) для подключения в схему управления конвейера. Металлический корпус блока управления снабжен муфтой (5) крепления металлорукава (6) для защиты кабеля от механических повреждений.

Система тепловой защиты ТЗ устанавливается в 200-300 мм от приводного барабана, на расстоянии до 100 мм от конвейерной ленты.

При повышении температуры в зоне хотя бы одного чувствительного элемента до порогового значения оценочная схема блока управления переводит выходные контакты системы в противоположное логическое состояние. Пороговое значение задается блоку управления производителем и маркируется на корпусе блока.

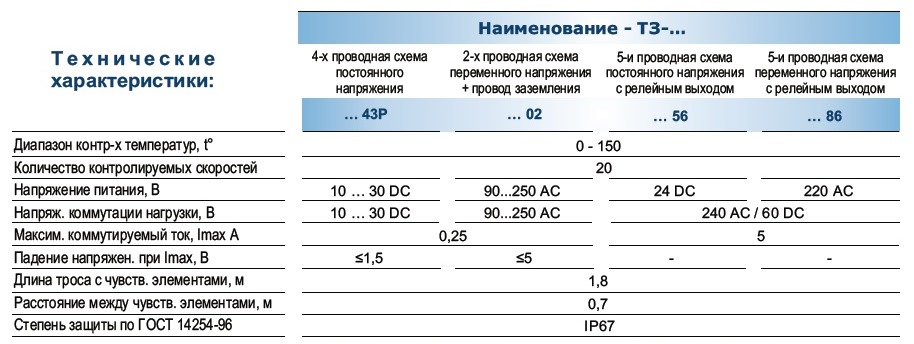

Технические характеристики системы тепловой защиты ТЗ

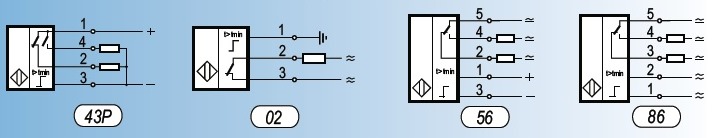

Схемы подключения системы тепловой защиты ТЗ:

Схемы подключения системы тепловой защиты ТЗ

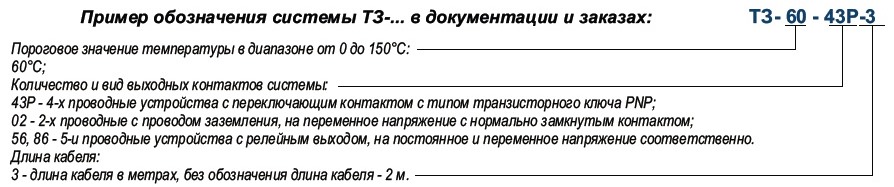

Пример обозначения системы ТЗ в документации
