Наименование:
ТЕМП-01

Тип:
Многоточечный датчик температуры

ТУ:
ГОСТ Р51330.0-99

Краткое тех. описание:
Предназначен для непрерывного измерения температуры жидких продуктов (нефть, нефтепродукты, пищевые жидкости и др.

Цена ТЕМП-01:
Уточняйте по телефону или через обратную связь.

Многоточечный датчик температуры ТЕМП-01


Многоточечный датчик температуры ТЕМП-01 – датчик температуры жидкости (нефть, нефтепродукты, пищевые жидкости и др.)


Многоточечный датчик температуры ТЕМП-01 (преобразователь температуры) предназначен для непрерывного измерения температуры жидких продуктов (нефть, нефтепродукты, пищевые жидкости и др.) в нескольких точках и может применяться на базах хранения и технологических емкостях как в системах коммерческого учета, так и автономно. Прибор преобразовывает сигнал с датчиков температуры и выдает его по интерфейсу RS-485 в АСУ верхнего уровня.

Достоинства
>
Высокая точность измерений.
>
Надежность и стабильность работы в широком диапазон температур, в агрессивных средах.
>
Низкое (24 В) напряжение питания.
>
Возможность использования прибора во взрывоопасных зонах.
>
Интерфейсный выход – RS485.
>
Длина гальванически развязанных выходных линий связи (без дополнительных расширителей магистрали) – до 1000 м.

Комплект поставки
1. Многоточечный датчик температуры ТЕМП-01 – 1 шт.
2. Руководство по эксплуатации – 1 экз.
Основные функции
>
циклическое считывание с датчиков измеренной температуры продукта;
>
выдачу по протоколу ModBus RTU текущих значений измеренной температуры с каждого датчика по интерфейсу RS485.

Принцип действия
Многоточечный датчик температуры ТЕМП-01 имеет моноблочную конструкцию, использующую гибкий чувствительный элемент (устойчивый к воздействию агрессивной жидкости – материал чувствительного элемента: нержавеющая сталь и фторопласт) и электронный модуль во взрывонепроницаемой оболочке. Измерение температуры осуществляется цифровыми датчиками (размещенными внутри чувствительного элемента).

Преобразователи температуры могут быть объединены в локальную сеть с интерфейсом RS-485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи, при наличии повторителей – до 250 приборов.

Многоточечный датчик температуры ТЕМП-01 может использоваться в комплекте со следующими техническими и программными средствами, поставляемыми отдельно:
– ПЭВМ или промышленный контроллер с соответствующим программным обеспечением;
– преобразователь интерфейса RS-485/RS-232;
– блок питания;
– программное обеспечение верхнего уровня.
Исполнения приборов
Многоточечный датчик температуры ТЕМП-01 имеет измерительный шлейф, длина которого может быть от 1 до 16 метров. Внутри шлейфа с шагом 500 мм расположены датчики температуры. Длина измерительного шлейфа и шаг размещения датчиков температуры могут быть изменены по спецзаказу.

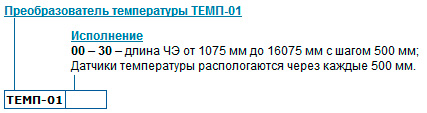

Структура условного обозначения


Взрывозащита
Многоточечный датчик температуры ТЕМП-01 имеет маркировку взрывозащиты “1Exd[ia]IIBT3 Х”, соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.1-99 (МЭК 60079-1-99) ГОСТ Р51330.10-99 (МЭК 60079-11-99), и может устанавливаться во взрывоопасных зонах класса 0 помещений и наружных установок, а также вне взрывоопасных зон.
Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
ТЕМП-01 +18 ... 36 В
РАБОЧАЯ ДЛИНА ЧЭ
ТЕМП-01 от 1м до 16м с дискретностью 500 мм
ДИАПАЗОН ИЗМЕРЕНИЯ:
температуры среды -40 °С ... +95 °С
ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ
в диапазоне -40 °С ... -10 °С ±2°С
в диапазоне -10 °С ... +85 °С ±1°С
в диапазоне +85 °С ... +95 °С ±2°С
ВЫХОДНОЙ ЦИФРОВОЙ СИГНАЛ
ТЕМП-01 RS-485
ПЕРИОД ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ, НЕ МЕНЕЕ
ТЕМП-01 1 с
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
температура окружающей среды -40 °С ... +50 °С
давление в объекте контроля до 1,6 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
ТЕМП-01 IP65
