Датчик загазованности универсальный ДЗУ-ГЕРДА
Назначение
Датчик ДЗУ-ГЕРДА предназначен для измерения
уровня загазованности парами углеводородов или
углекислым газом в помещениях и на открытом
воздухе. Датчик используется в местах возможных
появлений углеводородных газов или углекислого
газа вблизи технологического оборудования,
резервуаров, наливных эстакад, насосных станций
магистральных нефтепроводов, компрессорных
станций, газовых хранилищ, в котельных
и на других объектах нефтегазового хозяйства.
Описание датчика

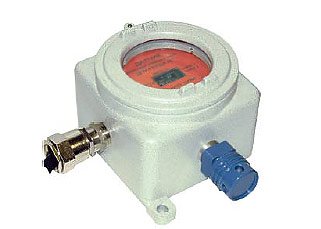

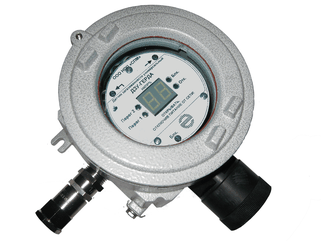

Датчик ДЗУ-ГЕРДА выполнен в корпусе
с окошком, в котором на цифровом индикаторе
отображается текущее значение уровня
загазованности, а на световых индикаторах
фиксируется превышение заданных уровней
концентрации газовых смесей. Корпус датчика
во взрывозащищённом исполнении изготавливается
из алюминиевого сплава, а в общепромышленном
исполнении — из поликарбоната. На боковых
сторонах корпуса располагаются кабельный ввод
и блок сенсора. Газ из окружающей атмосферы
поступает в измерительную кювету сенсора за счет
свободной диффузии. Пористый керамический фильтр
сенсора препятствует попаданию загрязняющих
веществ в оптическую систему.
Датчик выполняет следующие функции:
- при включении выполняет
программу стартовой диагностики;
- измеряет уровень
загазованности в реальном
масштабе времени;
- выполняет контроль
достоверности результатов
измерения;
- режимы калибровки
и градуировки, а также
блокировку работы датчика,
выполняются при помощи
магнитного ключа — для чего
не требуется доступ к элементам
датчика внутри оболочки, что
позволяет проводить сервисные
работы непосредственно
во взрывоопасной зоне;
- в энергонезависимой памяти
датчик сохраняет данные
калибровки, пороговые значения
концентрации газа, а также
протокол событий;
- периодически выполняет
программу самодиагностики, при
фиксировании отказа выдает
соответствующее сообщение;
- передает на систему
«верхнего уровня» результаты
измерений, сообщения об ошибках
и о превышении пороговых уровней
концентрации газа по цифровому
или аналоговому интерфейсу
(определяется при заказе
датчика);
- непосредственно к датчику
в исполнении с релейными
выходами можно подключить
исполнительные устройства
автоматики и сигнализации.
Датчик Загазованности Универсальный
Датчик ДЗУ-ГЕРДА

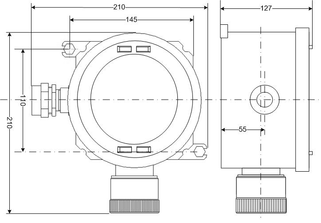

Габаритные размеры (ШхВхГ): 210×210×127 мм.
|
