Виброметр ВМ-10
Назначение
Оперативный контроль вибрационного состояния промышленного оборудования,
вибродиагностические измерения и балансировка роторов в собственных опорах.
Запись вибрационных сигналов для компьютерной обработки и анализа, выполнение
измерений по маршруту.
Устройство и принцип работы

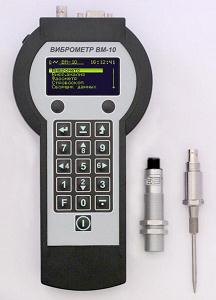

Виброметр изготавливается в виде малогабаритного прибора с аккумуляторным и
сетевым питанием.
В состав измерительных датчиков входит ICP-вибропреобразователь и датчик частоты
вращения (оптико-электронный, вихретоковый или магнитный).
Регистрация и запись сигналов с измерительных преобразователей производится в
виде временных последовательностей виброускорения. Для расчета параметров
вибрации используются методы цифровой обработки данных и спектрального анализа
сигналов.
Прибор обеспечивает измерение среднеквадратических уровней виброперемещения,
виброскорости и виброускорения, гармонических составляющих спектра вибрации,
частоты вращения, фазового угла, эксцесса, пик-фактора. Имеется функция
определения частоты вращения ротора по сигналу вибропреобразователя без
установки датчика частоты вращения.
Значения нижней и верхней частот диапазона измерения параметров вибрации
настраиваются Пользователем.
Функции расчета эксцесса и пик-фактора используются для диагностики подшипников
качения и скольжения, а так же диагностирования нестабильности механических
колебаний.
Для визуального контроля механических колебаний и фазовых углов прибор
комплектуется светодиодным стробоскопом.
Допускается подключение измерительных датчиков кабелями-удлинителями длиной до
100 м.
Реализованы функции записи вибрационных сигналов в память прибора в виде
временных последовательностей для последующей компьютерной обработки и анализа.
Обеспечивается запись сигналов при измерениях по маршруту и вне маршрута в
произвольных точках оборудования по выбору Пользователя.
|
Основные характеристики |
|
Число каналов измерения
вибросигналов |
1 |
|
Диапазон измерения частоты
вращения ротора, Гц |
0,4 - 4000 |
|
Частотный диапазон
(настраивается Пользователем),
Гц |
2,3 - 1200 |
|
Диапазон измерения уровней, |
|
|
- виброускорения, м/с2
|
0,1 - 50 |
|
- виброскорости, мм/с
|
0,1 - 99 |
|
- виброперемещения, мкм
|
2 - 5000 |
|
Время непрерывной работы от
аккумуляторов, ч |
не менее 4,0 |
|
Вес, кг |
0,6 |
Основные области применения прибора.
-
Контроль вибрационного состояния промышленного оборудования с
оборотными частотами от 4 Гц и выше по параметрам
виброперемещения, виброскорости и виброускорения.
-
Измерение фазовых углов, частоты вращения и параметров вибрации
при балансировке.
-
Оперативный спектральный анализ параметров вибрации, расчет
эксцесса и пик-фактора.
-
Визуальный стробоскопический контроль механических колебаний и
измерение фазовых углов.
-
Запись вибрационных сигналов для компьютерной обработки и
анализа.
Условия поставки:
Срок поставки - 1 - 2 мес.
Срок гарантийного обслуживания - 12 мес.
|
