ОВОД-МД Устройство дуговой защиты / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ОВОД-МД

Тип:
Устройство дуговой защиты

ТУ:


Краткое тех. описание:
Предназначено для защиты ячеек КРУ электрических подстанций 0,4 - 35 кВ от дуговых замыканий, сопровождающихся открытой электрической дугой

Цена ОВОД-МД:
Уточняйте по телефону или через обратную связь.

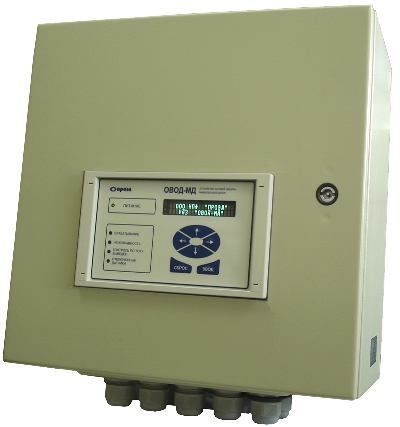

Устройство дуговой защиты "ОВОД-МД"

Устройство дуговой защиты "ОВОД-МД"

Устройство дуговой защиты "ОВОД-МД" предназначено для защиты ячеек КРУ электрических подстанций 0,4 - 35 кВ от дуговых замыканий, сопровождающихся открытой электрической дугой.

Для обнаружения дугового разряда в устройстве используются волоконно-оптические датчики (ВОД). Световой поток дугового разряда, собранный ВОД, поступает в блоки опто-электронного преобразования и в конечном итоге трансформируется в замыкание/размыкание сухих контактов выходных реле УДЗ в соответствие с логикой работы устройства.

Конструкция ВОД позволяет также реализовать непрерывную автоматическую проверку целостности волоконно-оптического кабеля датчика.

Световой поток  дугового разряда принимается в ближнем инфракрасном диапазоне, что обеспечивает функционирование ВОД даже в том случае, если их линзы покрываются слоем пыли или сажи. Последнее обстоятельство, а также широкий угол захвата излучения линзой ВОД исключает проведение регламентных работ, связанных с чисткой линз датчиков.
