Наименование:
УМТ

Тип:
Электронные таймеры

ТУ:


Краткое тех. описание:
Предназначены для управления исполнительными устройствами (включением и выключением) по заданной программе однократно или циклически

Цена УМТ:
Уточняйте по телефону или через обратную связь.

Электронные таймеры УМТ

Электронные  таймеры УМТ

Назначение

Электронные таймеры серии УМТ предназначены для управления исполнительными устройствами (включением и выключением) по заданной программе однократно или циклически. Используются в системах контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и сельского хозяйства, где требуется автоматизировать процессы управления оборудованием, связанным с временными параметрами.

Модификации прибора

В состав серии входят одноканальные (УМТ1) и двухканальные (УМТ2) таймеры.

По варианту конструкции приборы отличаются исполнением корпусов, , предназначенных для настенного или щитового крепления на объектах. Эскизы корпусов приведены в Приложении 1. Типы крепления корпуса:

  • Н1 - настенный, с размерами 138х105х59 мм.
  • Щ2 - щитовой, с размерами 96х48х100 мм.

Типы встроенных выходных устройств прибора:

  • Р - реле электромагнитные.
  • Т - транзисторные оптопары п-р-п структуры.
  • С - симисторные оптопары.

Информация о модификации прибора при заказе:

                                  Прибор УМТх-хх-х.
Тип УМТ-------------------------------/  /  /
Тип корпуса --------------------------/  /
Тип выходного устройства --------/

Пример: прибор УМТ2-Н1-Р - двухканальный таймер в корпусе настенного исполнения с двумя встроенными электромагнитными реле.

Технические характеристики и условия эксплуатации
Напряжение питания, В 85...265 (45…65Гц)
Потребляемая мощность, не более, Вт 4
Температура окружающей среды, гр. С +5…+50
Относительная влажность воздуха (при t = 35°C),% 30…80
Атмосферное давление, кПа 86…107
Количество внешних входов управления 2
Напряжение низкого (активного) уровня на входах, В 0...1
Напряжение высокого уровня на входах, В 2…24
Количество таймеров УМТ1 1
Количество таймеров УМТ2 2
Отсчет времени - обратный 30 - 80 %
Временной интервал шага (импульс или пауза) от 0 до 99ч 59 мин. 59,9 сек
Дискретность установки шага, сек 0,1
Количество шагов в цикле, УМТ1 59
УМТ2 (каждого таймера) 29
Количество циклов, УМТ1 999 или бесконечное
УМТ2 (каждого таймера) 99 или бесконечное
Дополнительный канал (ВУ3) - транзисторная оптопара 50мА, 50В
Выходной сигнал высокого уровня 24В
Импульс низкого уровня 100 мсек.
Максимальный ток, коммутируемый контактами реле при 220v 50Гц 7 А
Максимальный ток нагрузки транзисторной оптопары при напряжении 50 В постоянного тока, мА 50
Максимальный ток нагрузки симисторной оптопары при напряжении до 400 В, мА 50
Степень защиты корпуса настенного исполнения (Н1) IР54
Габаритные размеры корпуса Н1 138х105х59
Степень защиты корпуса Щ2 IР20
Габаритные размеры корпуса Щ2 96х48х100
Средний срок службы, лет, не менее 10
Масса прибора, не более, кГ 0,4
Устройство и принцип работы

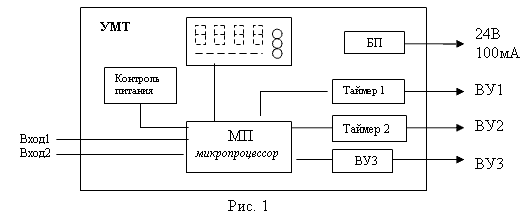

Функциональная схема прибора приведена на рис. 1. В зависимости от модификации, прибор имеет один или два независимых таймера, управляющие своими выходными устройствами. УМТ1 и УМТ2 имеют дополнительный независимый канал (ВУ3), программируемый только на 1 временной интервал, по окончании которого (если он программно включен) выдается импульс длительностью 100мсек, использующийся для каскадирования приборов, перезапуска, сигнализации, или однократного запуска исполнительного устройства.

Запуски, перезапуски, задержки включения таймеров в УМТ2 осуществляются программно, путем задания временных параметров соответствующего канала.

Управление таймерами (пуск, стоп, сброс) осуществляется с панели прибора или дистанционно. УМТ имеют два цифровых входа для дистанционного управления таймерами, к которым могут быть подключены контакты кнопок, выключателей, датчики, имеющие на выходе транзисторные ключи, другие датчики с напряжением низкого уровня от 0 до 1В и высокого уровня 2,4…30В. Для питания активных датчиков в УМТ встроен блок питания 24В, 100мА.

Каждый из таймеров может быть запрограммирован на временную последовательность, состоящую максимум из 59 (УМТ1) или 2х29(УМТ2) шагов (временных интервалов), повторяющихся от 1 до 999 (2х99) или бесконечное количество циклов. Максимальная величина каждого временного интервала (шага) составляет 99 часов 59 минут 59,9 секунд, с разрешающей способностью 0,1 сек.

Четырехразрядный цифровой индикатор отображает по выбору номер шага (программируемый интервал времени, в течение которого выходное устройство находится во включенном или выключенном состоянии), номер цикла (программы), обратный отсчет времени выполняемого шага. Индикация состояния выходных каналов, номер таймера, формат времени (час/мин, мин/сек) - светодиодная.

При отключении питания текущее состояние таймеров заносится в энергонезависимую память и при восстановлении питания УМТ продолжает выполнение программы.

Последовательность работы с прибором следующая:

  • вводится программа функционирования прибора (последовательность технологических операций, определяемых временными интервалами включенного или выключенного состояния выходного устройства прибора - реле, оптотранзистора или оптосимистора);
  • запуск прибора на выполнение заданной программы. Запуск, останов или приостановление работы прибора может осуществляться с помощью клавиш, расположенных на передней панели прибора, или автоматически, используя цифровые входы прибора.
Наименование при заказе
Наименование Описание
УМТ1-Х-Х Таймер электронный одноканальный. (корпус - Н1, Щ2), (выходы - Р, Т, С, К)
УМТ2-Х-Х Таймер электронный двухканальный. (корпус - Н1, Щ2), (выходы - Р, Т, С, К)
